安卓Codec2.0的编解码流程

在Android R以及之前的版本上面都是使用OMX的编解码框架，Android S及之后的视频编解码强制采用Codec2.0框架，Android T及之后的音频编解码也强制采用Codec2.0框架。

Android OpenMAX指南

Codec2.0简介

1. 在Android Q上，谷歌推出mainline计划，在mainline计划中，所涉及的模块是可通过Google Play商店进行升级的，同时也是不允许厂商在SDK上进行修改的，在该主线方式下，厂商对于mainline模块的修改只能通过向主线提交代码的方式进行，从而mainline模块减小了安卓生态的碎片化。谷歌的Codec 2.0属于mainline模块，厂商无法修改其代码，这样子的话，各家厂商的安卓设备都在多媒体中间件模块保持一致性，如果厂商想要在中间件模块上添加特性或者修复某个BUG，厂商只能向谷歌主线提交代码或者补丁，如果为主线所合并，这将同时让谷歌与其他厂商受益。

2. 相比于ACodec+OMX的中间件框架，Codec 2.0将具备若干特性：组件连通(component chaining)，过滤器(filters)，配置可查询(configureation querying)。组件包括解码组件，编码组件，组件连通按目前的信息应该理解为类似OMX的特性，解码组件连接编码组件，或者编码组件连接解码组件，前者的场景包括编码格式转换，后者的场景包括直播推流。对于过滤器与配置可查询的特性，目前没有足够信息了解到其内容。

3. 在性能上，相比于ACodec+OMX框架，Codec 2.0将具备更多的优势与可能性。因为Codec 2.0的解码组件与编码组件所依赖的Buffer管理机制具备零拷贝特性，避免大块数据的拷贝所引起的性能降低。

Codec2.0框架解析

本文来自于"Codec2入门：框架解析"

Codec2.0框架代码

Codec2.0的代码目录位于/frameworks/av/media/codec2。目录结构如下：

codec2
|--components  #具体编解码组件与组件接口层
|    |--base/SimpleC2Component.cpp
|    |--base/SimpleC2Interface.cpp
|    |--avc/C2SoftAvcDec.cpp
|--core        #存在核心的头文件，譬如Buffer定义、Component定义、Config定义、Param定义
|--docs        #暂时存放doxygen配置文件与脚本
|--faultinjection
|--hidl        #与hidl调用相关的实现
    |--client/client.cpp
    |--1.0/utils/Component.cpp
    |--1.0/utils/ComponentInterface.cpp
    |--1.0/utils/ComponentStore.cpp
    |--1.0/utils/Configurable.cpp
    |--1.0/utils/include/codec2/hidl/1.0/Component.h
    |--1.0/utils/include/codec2/hidl/1.0/Configurable.h
    |--1.0/utils/include/codec2/hidl/1.0/ComponentInterface.h
|--sfplugin    #顶层接口与实现层
|    |--CCodec.cpp
|    |--CCodec.h
|    |--CBufferChannel.cpp
|    |--CBufferChannel.h
|--tests
|--vndk        #基础的util实现
|    |--C2Store.cpp

sfplugin/CCodec.cpp是顶层实现，它提供的接口为MediaCodec Native层所调用，与libstagefright/ACodec接口一致，都继承于CodecBase，如下所示：

virtual std::shared_ptr<BufferChannelBase> getBufferChannel() override;
virtual void initiateAllocateComponent(const sp<AMessage> &msg) override;
virtual void initiateConfigureComponent(const sp<AMessage> &msg) override;
virtual void initiateCreateInputSurface() override;
virtual void initiateSetInputSurface(const sp<PersistentSurface> &surface) override;
virtual void initiateStart() override;
virtual void initiateShutdown(bool keepComponentAllocated = false) override;
virtual status_t setSurface(const sp<Surface> &surface) override;

virtual void signalFlush() override; virtual void signalResume() override;
virtual void signalSetParameters(const sp<AMessage> &params) override;
virtual void signalEndOfInputStream() override;
virtual void signalRequestIDRFrame() override;

void onWorkDone(std::list<std::unique_ptr<C2Work>> &workItems);
void onInputBufferDone(uint64_t frameIndex, size_t arrayIndex);

CCodec类中最重要的成员对象包括mChannel、mClient、mClientListener。

• mChannel是CCodecBufferChannel类，主要负责buffer的传递。
• mClient是Codec2Client类，提供了Codec 2.0的最精要的接口，它包括了四个子类:Listener、Configurable、Interface以及Component。Client.h头文件对此有一段简要的描述，可翻阅之。
• Listener用于input buffer、output buffer以及error的回调。
• Interface提供配置与参数的交互接口，在component与CCodec之间。
• Component则是具体decoder/encoder component的代表。
• ComponentStore可以看作是对接Codec2Client的组件，Interface与Component都是经由ComponentStore创建而来，该组件可以由不同的插件实现，原生实现的是C2PlatformComponentStore，厂商可以通过实现自己的Store插件对接到ComponentStore以完成硬件编解码在Codec 2.0的对接。

Codec2.0代码流程

CCodec类的对象关系如下图所示：

Codec2Client的成员Component通过C2PlatformComponent而创建，C2ComponentStore是接口类。而在ClientListener这条通路上，是一条回调通路，从底往上回调，分别经过SimpleC2Component、Component::Listener、HidlListener以及ClientListener，到达CCodec，再回调到MediaCodec。

初始化流程

CCodec的初始化接口为initiateAllocateComponent，调用到内部函数allocate，allocate做了许多工作，首先是调用到Codec2Client的接口CreateFromService，尝试创建了一个服务名为default的Codec2Client客户端（芯片厂商提供），否则则创建服务名为software的Codec2Client(谷歌原生软编解码)，即基于C2PlatformComponentStore的codec2插件。

如果能够创建default的Codec2Client，则会调用SetPreferredCodec2ComponentStore，将厂商的ComponentStore设置为默认的codec 2插件。这样子，codec2就不会走谷歌原生的软编解码器，而会走芯片厂商提供的编解码器，通常是硬编硬解。

启动流程

Input Buffer的回调

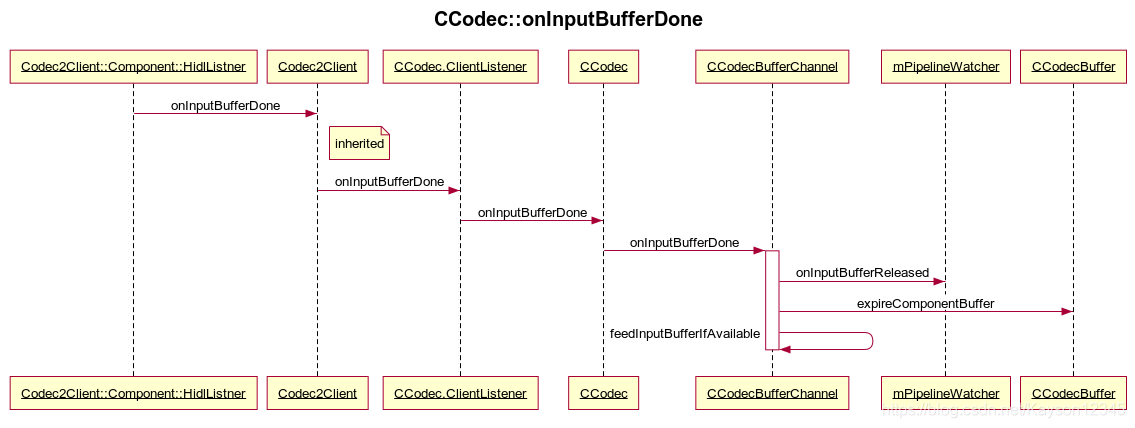

当Input Buffer数据被消耗以后，onInputBuffersReleased通过IPC被调用，HidlListener继而开始回调onInputBufferDone，Codec2Client是个接口类，实现类为CCodec::ClientListener，因而回调到了CCodec::ClientListener，往后通过CCodec，CCodecBufferChannel，CCodecBufferChannel在完成onInputBufferReleased与expireComponentBuffer之后，调用feedInputBufferAvailable继续送空闲的Input Buffer给编解码组件。

//client.cpp
    virtual Return<void> onInputBuffersReleased(
            const hidl_vec<InputBuffer>& inputBuffers) override {
        std::shared_ptr<Listener> listener = base.lock();
        if (!listener) {
            LOG(DEBUG) << "onInputBuffersReleased -- listener died.";
            return Void();
        }
        for (const InputBuffer& inputBuffer : inputBuffers) {
            LOG(VERBOSE) << "onInputBuffersReleased --"
                            " received death notification of"
                            " input buffer:"
                            " frameIndex = " << inputBuffer.frameIndex
                         << ", bufferIndex = " << inputBuffer.arrayIndex
                         << ".";
            listener->onInputBufferDone(
                    inputBuffer.frameIndex, inputBuffer.arrayIndex);
        }
        return Void();
    }

onInputBuffersReleased究竟是怎么被触发的，目前仍未追踪到，在client.h中，有一段对Input Buffer管理的描述，说明了onInputBuffersReleased是一个IPC call:

* InputBufferManager持有代表跟踪缓冲区及其回调侦听器的记录集合。
* 从概念上讲，一条记录是一个三元组(listener, frameIndex, bufferIndex)，
* 其中(frameIndex, bufferIndex)是一对用于标识缓冲区的索引。
* 侦听器属于IComponentListener类型。它的onInputBuffersReleased()
* 函数将在关联的缓冲区死亡后被调用。onInputBuffersReleased()的参数是
* 一个InputBuffer对象列表，每个对象都有以下成员：
*   uint64_t frameIndex
*   uint32_t arrayIndex
* 当与三元组(listener, frameIndex, bufferIndex)关联的跟踪缓冲区超出范围时，
* listener->onInputBuffersReleased()将使用InputBuffer对象调用，其成员设置如下：
*   inputBuffer.frameIndex = frameIndex
*   inputBuffer.arrayIndex = bufferIndex

Output Buffer的回调

这一条路就有点长，难点在于Codec2Client::Listener与IComponentListener是接口类，分别由CCodec::ClientListener与Codec2Client::Component::HidlListener实现，这会让不熟悉C++的人一时半会摸不着头脑。从这一条通路可以看出不同模块的层次，HidleListener连接沟通了SimpleC2Component与Codec2Client，而Codec2Client是CCodec所调用的对象，CCodec将Buffer的管理都将由CodecBufferChannel打理，而CodecBufferChannel直接反馈于MediaCodec。

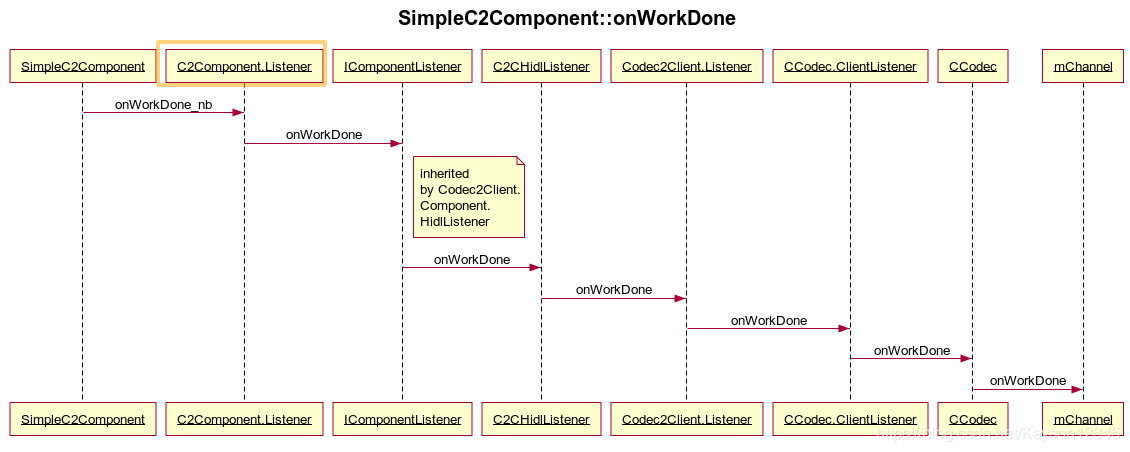

我们来看一下这条回调路上几个类的关系。譬如，Component::Listener回调的时候，调用的是IComponentListener的接口，而IComponentListener实际由Codec2Client::Component::HidlListener继承实现，所以，实际上是调用到了HidlListener，故而用实线表示，虚函数的调用用虚线表示。

Codec2.0框架总结

在CCodec的几个接口中，初始化、启动、参数与配置交互、回调交互是比较复杂的流程，对于参数与配置交互，在OMX中是采用SetParameter、SetConfig、GetParameter、GetConfig来实现的，而在Codec2中，由ComponentInterface、C2Param一起完成，这块留作下次研究。我们从顶至下，先明确顶层CCodec的接口，通过几个接口的流程追踪，梳理出各个类的关系，也了解了数据的回调流向，如此一来，后续分析代码就有了框架层的认识，不会陷入细节绕得团团转。

Codec2.0框架组件

组件创建

组件接口

组件运行原理

Codec2.0组件小结

Codec2.0类的解析
