MediaPlayer的API使用及源码分析

MediaPlayer解读

MediaPlayer介绍

生命周期

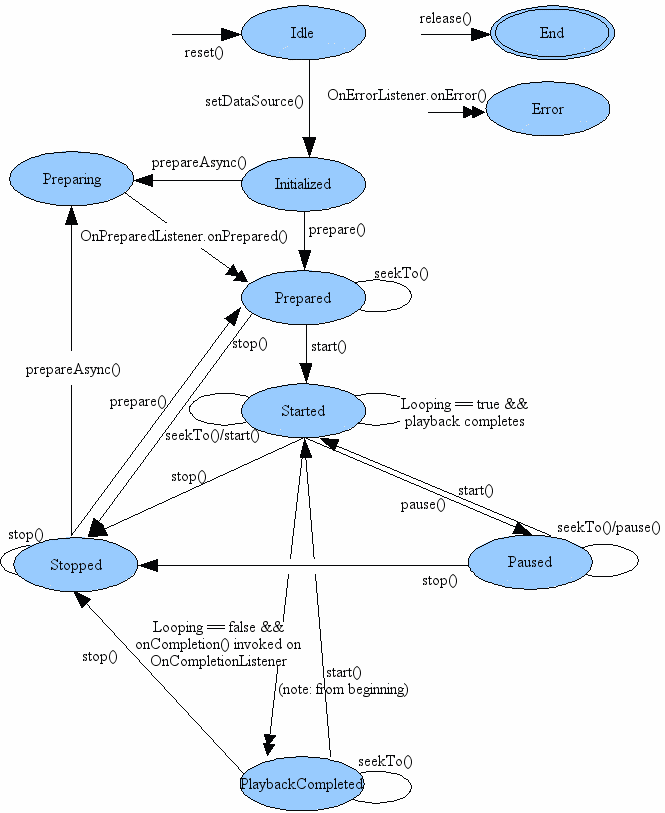

音视频文件（或流）的播放控制是通过下图所示的状态机来管理的，图例说明：

MediaPlayer的状态
  • 椭圆代表的是播放器可能达到的状态
  • 弧线代表的是驱动状态改变的控制操作
    • 单箭头的弧线代表的是同步调用
    • 双箭头的弧线代表的是异步调用

权限相关

媒体播放需要的权限根据其实现的功能主要有以下三个：

  • 播放网络媒体需要INTERNET权限

      <uses-permission android:name="android.permission.INTERNET" />

  • 播放时保持屏幕常亮需要WAKE_LOCK权限

      <uses-permission android:name="android.permission.WAKE_LOCK" />

  • 实现播放缓存功能可能需要读写SD卡权限

      <uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />
  <uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE" />

回调处理

MediaPlayer提供了比较多的回调监听处理，具体有：

  • setOnPreparedListener，播放器准备完毕
  • setOnVideoSizeChangedListener，播放器尺寸改变
  • setOnSeekCompleteListener，拖动完成
  • setOnCompletionListener，播放完成
  • setOnBufferingUpdateListener，缓存更新
  • setOnInfoListener，有可用信息或警告时
  • setOnErrorListener，发生错误时
  • MediaPlayer需要在拥有自己Looper的线程中创建

开发指南

Android多媒体框架有两个主要的类：MediaPlayer和AudioManager，前者主要负责音视频播放的基础API，后者主要管理设备上的音频资源和音频输出。

MediaPlayer的使用

可以用来播放以下三种类型：

播放raw资源：

1
2
MediaPlayer mediaPlayer = MediaPlayer.create(context, R.raw.sound_file_1);
mediaPlayer.start();// 通过create得到的MediaPlayer实例无需prepare()

播放本机资源:

1
2
3
4
5
6
Uri myUri = ....; // 获取本机资源的Uri
MediaPlayer mediaPlayer = new MediaPlayer();
mediaPlayer.setAudioStreamType(AudioManager.STREAM_MUSIC);
mediaPlayer.setDataSource(getApplicationContext(), myUri);
mediaPlayer.prepare();
mediaPlayer.start();

播放网络资源:

1
2
3
4
5
6
String url = "http://........"; // 网络资源地址
MediaPlayer mediaPlayer = new MediaPlayer();
mediaPlayer.setAudioStreamType(AudioManager.STREAM_MUSIC);
mediaPlayer.setDataSource(url);
mediaPlayer.prepare(); // 这里由于缓冲可能需要的时间比较久
mediaPlayer.start();

注意：播放的网络资源必须是可以逐步下载的。同时要捕获IllegalArgumentException和IOException因为请求的网络资源可能是不存在的。

异步执行

注意某些操作需要较长时间(例如prepare方法调用)，切勿从应用的界面线程中调用它。

避免界面线程挂起，使用其他线程来准备MediaPlayer，并在准备工作完成后通知主线程。框架提供prepareAsync()方法，会在后台开始准备媒体，并立即返回。当媒体准备就绪后，系统会调用MediaPlayer.OnPreparedListener的onPrepared()方法(通过setOnPreparedListener配置)。

状态管理

MediaPlayer具有内部状态，在编写代码时要始终注意，通常情况下状态是按如下节奏变化的：

Idle -> setDataSource() -> Initialized -> prepare()或prepareAsync() -> Prepared -> start(),pause()和seekTo() -> stop() -> Stopped.

释放MediaPlayer

MediaPlayer会占用宝贵的系统资源，不再使用时要及时进行资源的释放：

1
2
mediaPlayer.release();
mediaPlayer = null;

在Service中使用MediaPlayer

如果需要支持后台播放的功能，那么就要使用Service进行MediaPlayer的播放操作。官方建议使用MediaBrowserServiceCompat和MediaBrowserCompat来实现，它是一种C/S架构。通常是一个持有MediaPlayer的Service实例来进行播放的。

异步执行

即使是后台播放(Service通常和Activity一样默认运行在主线程的)，Service中也不能进行耗时操作，也应采用异步执行并在准备完成后通知播放器进行播放。通常实现如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
public class MyService extends Service implements MediaPlayer.OnPreparedListener {
    private static final String ACTION_PLAY = "com.example.action.PLAY";
    MediaPlayer mediaPlayer = null;

    public int onStartCommand(Intent intent, int flags, int startId) {
        ...
        if (intent.getAction().equals(ACTION_PLAY)) {
            mediaPlayer = ... // 初始化
            mediaPlayer.setOnPreparedListener(this);
            mediaPlayer.prepareAsync(); // 异步prepare
        }
    }

    /** 准备好后开始播放 */
    public void onPrepared(MediaPlayer player) {
        player.start();
    }
}

处理异步错误

同步的播放操作在发生错误或异常后马上就会得到通知，但异步的情形是就需要我们自己在错误回调里面进行处理了，在Service里处理异步错误的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public class MyService extends Service implements MediaPlayer.OnErrorListener {
    MediaPlayer mediaPlayer;

    public void initMediaPlayer() {
        // 初始化媒体播放器
        // 设置错误监听
        mediaPlayer.setOnErrorListener(this);
    }

    @Override
    public boolean onError(MediaPlayer mp, int what, int extra) {
        // 错误后的处理
        // 播放器已经进入错误的状态，需要重置后才能继续使用
    }
}

WakeLock处理

当设备休眠时，通常会关闭那些不必要的功能(包括CPU和WiFi硬件)，所以后台播放需要请求Wakelock，MediaPlayer处理WakeLock很简单，代码如下：

mediaPlayer = new MediaPlayer();
// ... 此处其他初始化操作 ...
mediaPlayer.setWakeMode(getApplicationContext(), PowerManager.PARTIAL_WAKE_LOCK);

播放网络资源时，要防止WiFi被关，请求WiFi的WakeLock代码如下：

1
2
3
4
5
6
7
8
// 请求WiFi 的WakeLock
WifiLock wifiLock = ((WifiManager) getSystemService(Context.WIFI_SERVICE))
    .createWifiLock(WifiManager.WIFI_MODE_FULL, "mylock");

wifiLock.acquire();

// 在合适的时机释放WakeLock
wifiLock.release();

注意：在不必要的时候就要及时释放WakeLock，毕竟WakeLock会减少设备电池的寿命。

数字版权管理(DRM)

从Android 8.0(API级别26)开始，MediaPlayer包含支持播放受DRM保护的资料的API，其并不提供MediaDrm的完整功能，当前可处理以下内容：

  • 受Widevine保护的本地媒体文件
  • 受Widevine保护的远程/流式传输媒体文件

下面的代码片段展示了同步使用DRM MediaPlayer的一般过程：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
setDataSource();
setOnDrmConfigHelper();       // 可选项，用于个性化配置
prepare();                    // 资源准备（实际使用时这里是异步调用的）
if (getDrmInfo() != null) {   // 获取DRM信息，如果不为空就处理
  prepareDrm();               // 准备drm信息（这个过程通常需要异步处理，
                              // 避免阻塞，通过OnDrmPreparedListener获取回调通知）
  getKeyRequest();            // 获取不透明的密钥请求字节数组以发送到许可证服务器
  provideKeyResponse();       // 将获取到的密钥响应通知到DRM引擎
}

// MediaPlayer is now ready to use
start();
// ...play/pause/resume...
stop();
releaseDrm();

异步设置DRM

可以创建和注册用于进行DRM准备的MediaPlayer.OnDrmInfoListener以及用于启动播放器的MediaPlayer.OnDrmPreparedListener，从而异步初始化DRM，与prepareAsync()结合使用，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
setOnPreparedListener();
setOnDrmInfoListener();
setDataSource();
prepareAsync();
// ...

// 如果是受版权保护的内容，在这个回调方法里面进行处理
onDrmInfo() {
  prepareDrm();
  getKeyRequest();
  provideKeyResponse();
}

// 当prepareAsync()结束后，将收到onPrepared()回调通知，如果是一个DRM内容，
// onDrmInfo()会优先于onPrepared()被调用，所以这里可以开始播放了
onPrepared() {

start();
}

处理加密媒体

从Android 8.0(API级别26)开始，MediaPlayer开始支持为基本的流类型H.264和AAC解密通用加密方案(CENC)和HLS样本级加密媒体(METHOD=SAMPLE-AES)，之前支持全分段加密媒体(METHOD=AES-128)。

从ContentResolver检索媒体

可以通过查询ContentResolver找到外部媒体来完成该操作：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
ContentResolver contentResolver = getContentResolver();
Uri uri = android.provider.MediaStore.Audio.Media.EXTERNAL_CONTENT_URI;
Cursor cursor = contentResolver.query(uri, null, null, null, null);
if (cursor == null) {
    // 查询失败，处理错误
} else if (!cursor.moveToFirst()) {
    // 设备上没有媒体数据
} else {
    int titleColumn = cursor.getColumnIndex(android.provider.MediaStore.Audio.Media.TITLE);
    int idColumn = cursor.getColumnIndex(android.provider.MediaStore.Audio.Media._ID);
    do {
       long thisId = cursor.getLong(idColumn);
       String thisTitle = cursor.getString(titleColumn);
       // ...处理功能入口...
    } while (cursor.moveToNext());
}

要将其与MediaPlayer结合使用，您可以执行以下操作：

1
2
3
4
5
6
7
8
9
long id = /* 从某些地方检索 */;
Uri contentUri = ContentUris.withAppendedId(
        android.provider.MediaStore.Audio.Media.EXTERNAL_CONTENT_URI, id);

mediaPlayer = new MediaPlayer();
mediaPlayer.setAudioStreamType(AudioManager.STREAM_MUSIC);
mediaPlayer.setDataSource(getApplicationContext(), contentUri);

// ...准备媒体并启动...

源码分析

注意：此处分析的是android-5.1.1_r18，是比较老的版本。

MediaPlayer中大部分的功能使用C++实现，Java这边做的工作大部分是JNI的调用，这篇文章主要分析了常用的几个接口对应C++实现和Media Server。

本文来自于Media Player 源码分析

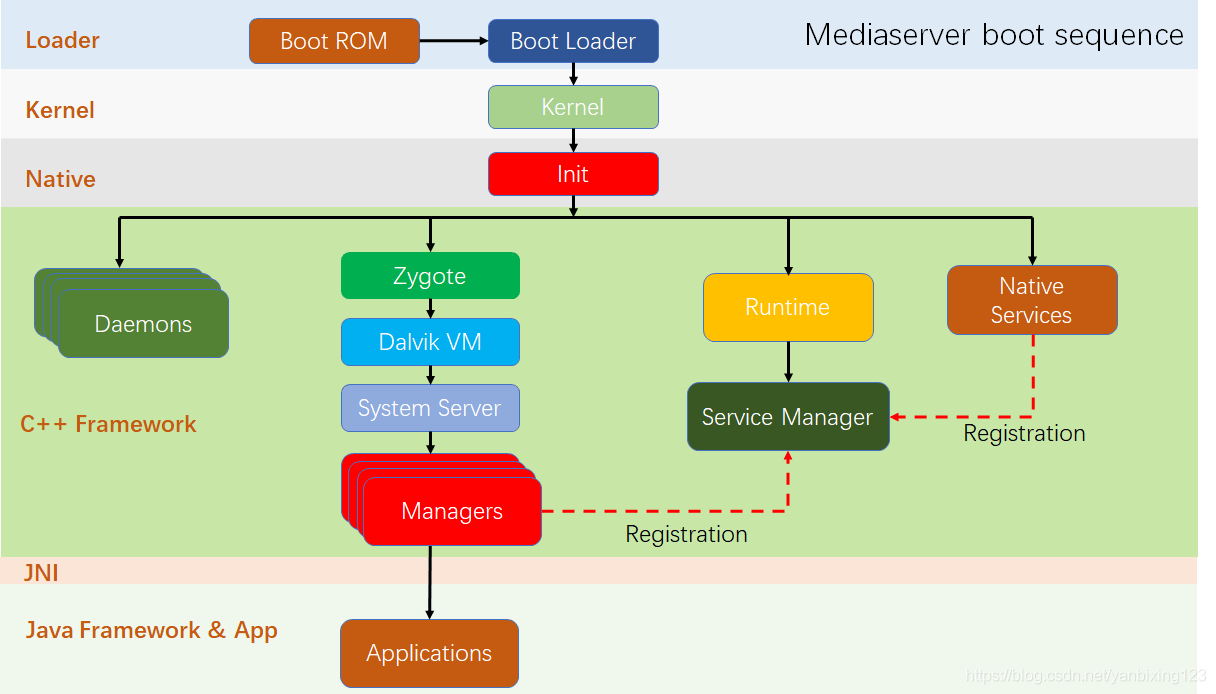

Media Server

Media Server整体的架构是C/S架构，C和S之间的通讯是IPC，具体来说是Binder。Media Server中大量的用到了Binder。整个架构将播放控制、视频、音频、相机等和多媒体有关的这些包装成不同的服务，通过IPC解耦。下图是Google关于Android中Media 引擎的架构做的关系图。

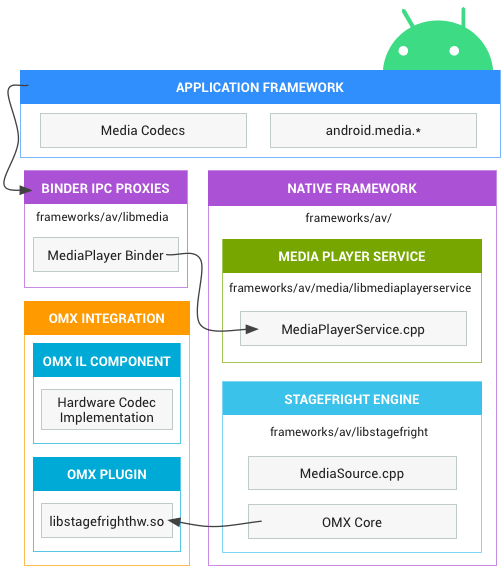

Media 架构

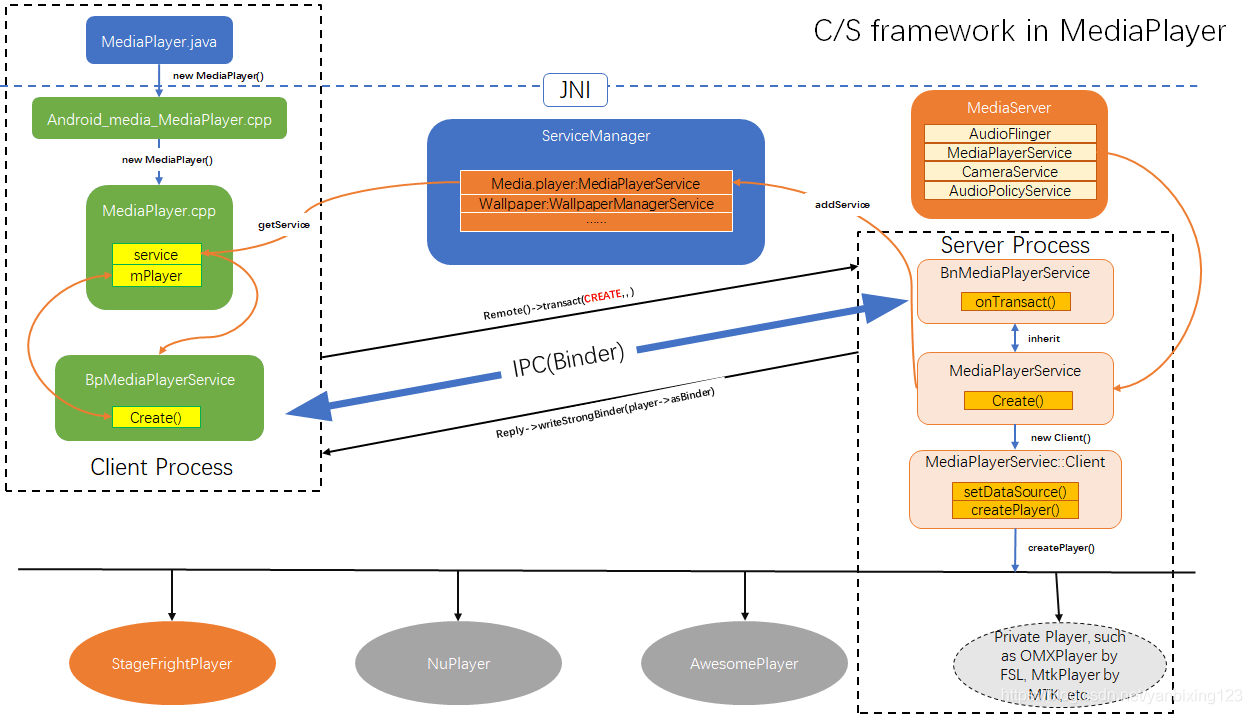

在系统 mediaserver 作为一个单独的进程，负责整个系统的音频视频编解码工作：

media server 进程

下面先从 Java 层的调用顺序开始看一下整个调用的流程。

MediaPlayer 调用流程

MediaPlayer中涉及到的主要函数都是通过JNI来完成的，MediaPlayer.java对应的是android_media_MediaPlayer.cpp。其中的对应关系如下，省略了一部分不是特别重要的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
static JNINativeMethod gMethods[] = {
    {
        "nativeSetDataSource",
        "(Landroid/os/IBinder;Ljava/lang/String;[Ljava/lang/String;"
        "[Ljava/lang/String;)V",
        (void *)android_media_MediaPlayer_setDataSourceAndHeaders
    },
    {"_setDataSource",       "(Ljava/io/FileDescriptor;JJ)V",    (void *)android_media_MediaPlayer_setDataSourceFD},
    {"_prepare",            "()V",                              (void *)android_media_MediaPlayer_prepare},
    {"prepareAsync",        "()V",                              (void *)android_media_MediaPlayer_prepareAsync},
    {"_start",              "()V",                              (void *)android_media_MediaPlayer_start},
    {"_stop",               "()V",                              (void *)android_media_MediaPlayer_stop},
    {"getVideoWidth",       "()I",                              (void *)android_media_MediaPlayer_getVideoWidth},
    {"getVideoHeight",      "()I",                              (void *)android_media_MediaPlayer_getVideoHeight},
    {"seekTo",              "(I)V",                             (void *)android_media_MediaPlayer_seekTo},
    {"_pause",              "()V",                              (void *)android_media_MediaPlayer_pause},
    {"isPlaying",           "()Z",                              (void *)android_media_MediaPlayer_isPlaying},
    {"getCurrentPosition",  "()I",                              (void *)android_media_MediaPlayer_getCurrentPosition},
    {"getDuration",         "()I",                              (void *)android_media_MediaPlayer_getDuration},
    {"_release",            "()V",                              (void *)android_media_MediaPlayer_release},
    {"_reset",              "()V",                              (void *)android_media_MediaPlayer_reset},
    {"native_init",         "()V",                              (void *)android_media_MediaPlayer_native_init},
    {"native_setup",        "(Ljava/lang/Object;)V",            (void *)android_media_MediaPlayer_native_setup},
};

Java 这边的调用顺序通常是：

1
2
3
4
5
6
7
MediaPlayer mp = new MediaPlayer();
mp.setDataSource("/sdcard/test.mp3");
mp.prepare();
mp.start();
mp.pause();
mp.stop();
mp.release();

下面将按照这个顺序一步一步来分析。

构造函数

在MediaPlayer的构造函数中调用了native的android_media_MediaPlayer_native_setup 方法:

1
2
3
4
5
6
7
public MediaPlayer() {
    ...
    /* Native setup requires a weak reference to our object.
     * It's easier to create it here than in C++.
     */
    native_setup(new WeakReference<MediaPlayer>(this));
}

setup方法中创建了MediaPlayer，同时也设置了回调函数。其中最后一行的setMediaPlayer将MediaPlayer的指针保存成一个Java对象，之后可以看到getMediaPlayer通过同样的方法获取到该对象的指针。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
static void
android_media_MediaPlayer_native_setup(JNIEnv *env, jobject thiz, jobject weak_this)
{
    ALOGV("native_setup");
    sp<MediaPlayer> mp = new MediaPlayer();
    if (mp == NULL) {
        jniThrowException(env, "java/lang/RuntimeException", "Out of memory");
        return;
    }
    // create new listener and give it to MediaPlayer
    sp<JNIMediaPlayerListener> listener = new JNIMediaPlayerListener(env, thiz, weak_this);
    mp->setListener(listener);
    // Stow our new C++ MediaPlayer in an opaque field in the Java object.
    setMediaPlayer(env, thiz, mp);
}

static sp<MediaPlayer> setMediaPlayer(JNIEnv* env, jobject thiz, const sp<MediaPlayer>& player)
{
    Mutex::Autolock l(sLock);
    /* 由于指针的大小和 long 的大小是一样的，所以这里的 get 和 set 可以将
       MediaPlayer 的指针取出或存入*/
    sp<MediaPlayer> old = (MediaPlayer*)env->GetLongField(thiz, fields.context);
    // 判断 mediaplayer 是否为空指针，如果不是，这 sp 引用计数加1
    if (player.get()) {
        player->incStrong((void*)setMediaPlayer);
    }
    // 如果之前存过 mediaplayer，检查之前存的是否为空，如果不为空，则引用计数减1
    if (old != 0) {
        old->decStrong((void*)setMediaPlayer);
    }
    // 将新的 mediaplayer 指针存入 Java 对象中
    env->SetLongField(thiz, fields.context, (jlong)player.get());
    return old;
}

这里解释两点：

1. 由于指针的大小和long的大小是一样的，所以可以通过SetLongField和GetLongField来保存函数指针。

2. 由于shared_ptr和weak_ptr是C++11中才加入的，所以源码中实现了sp和wp作为智能指针来使用，这里可以看到代码中手动控制了引用计数。

现在一个mediaplayer对象就创建好了，其他的jni中对应的方法几乎都是调用mediaplayer来完成的。

设置数据源

setDataSource对应的是jni中的这个函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
static void android_media_MediaPlayer_setDataSourceFD(JNIEnv *env, jobject thiz, jobject fileDescriptor, jlong offset, jlong length)
{
    sp<MediaPlayer> mp = getMediaPlayer(env, thiz);
    // mediaplayer 为空
    if (mp == NULL ) {
        jniThrowException(env, "java/lang/IllegalStateException", NULL);
        return;
    }
    // 文件描述符为空
    if (fileDescriptor == NULL) {
        jniThrowException(env, "java/lang/IllegalArgumentException", NULL);
        return;
    }
    int fd = jniGetFDFromFileDescriptor(env, fileDescriptor);
    ALOGV("setDataSourceFD: fd %d", fd);
    // 调用 mp->setDataSource(fd, offset, length) 为 mediaplayer 设置数据源
    process_media_player_call( env, thiz, mp->setDataSource(fd, offset, length), "java/io/IOException", "setDataSourceFD failed." );
}

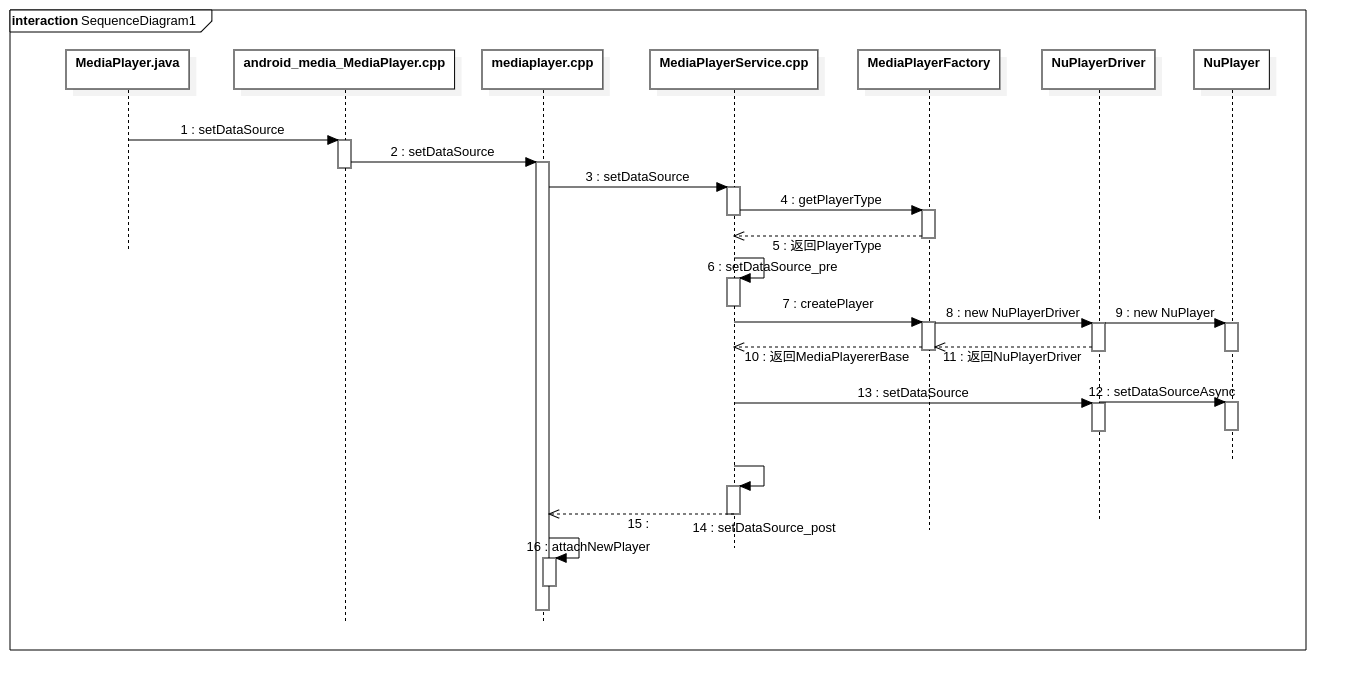

可以看到函数开始先做了空指针的判断，之后调用了mp->setDataSource(fd, offset, length)方法来给mediaplayer设置数据源，同时process_media_player_call函数对setDataSource返回值做判断是否设置成功以及失败后抛出异常。

mediaplayer中的setDataSource函数分为三种，分别对应播放文件、网络和流三种情况，现在只看播放文件的情况：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
status_t MediaPlayer::setDataSource(int fd, int64_t offset, int64_t length)
{
    ALOGV("setDataSource(%d, %" PRId64 ", %" PRId64 ")", fd, offset, length);
    status_t err = UNKNOWN_ERROR;
    // 获取 MediaPlayerService 接口
    const sp<IMediaPlayerService>& service(getMediaPlayerService());
    if (service != 0) {
        // 获取 MediaPlayer 接口
        sp<IMediaPlayer> player(service->create(this, mAudioSessionId));
        // 设置数据源
        if ((NO_ERROR != doSetRetransmitEndpoint(player)) ||
            (NO_ERROR != player->setDataSource(fd, offset, length))) {
           player.clear();
        }
        err = attachNewPlayer(player);
    }
    return err;
}

这个函数分为三个部分，逐个分析。

获取 MediaPlayerService 接口

这里先是调用了getMediaPlayerService方法获取到一个IMediaPlayerService

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

/*static*/const sp<IMediaPlayerService> &IMediaDeathNotifier::getMediaPlayerService()
{
    ALOGV("getMediaPlayerService");
    Mutex::Autolock _l(sServiceLock);
    if (sMediaPlayerService == 0) {
        // 获取 servicemanager
        sp<IServiceManager> sm = defaultServiceManager();
        sp<IBinder> binder;
        do {
            // 获取对应的 binder
            binder = sm->getService(String16("media.player"));
            if (binder != 0) {
                break;
            }
            ALOGW("Media player service not published, waiting...");
            usleep(500000); // 0.5 s
        } while (true);
        if (sDeathNotifier == NULL) {
            sDeathNotifier = new DeathNotifier();
        }
        binder->linkToDeath(sDeathNotifier);
        // asInterface 获取 binder 中的 remote 对象
        sMediaPlayerService = interface_cast<IMediaPlayerService>(binder);
    }
    ALOGE_IF(sMediaPlayerService == 0, "no media player service!?");
    return sMediaPlayerService;
}

IServiceManager是IInterface类型，和用AIDL生成的接口相同，IInterface中包含了binder和remote两个东西。在ndk中对应的是BnInterface和BpInterface。在Java中，本地Client通过ServiceConnection中的onServiceConnected(ComponentName name, IBinder service)方法获得Service中在onBind时候返回的binder，同理，这里通过ServiceManager的getService获得和media.player这个Service通信用的binder。

到这里为止我们只拿到了media.player Service的binder，要想调用接口中的方法还需要通过asInterface方法来获得与之对应的IInterface接口。这里的interface_cast<IMediaPlayerService>(binder)方法就可以获得对应的接口，那么interface_cast是怎么做到的呢，其实很简单，利用了模板封装了asInterface的操作：

1
2
3
4
template<typename INTERFACE> inline sp<INTERFACE> interface_cast(const sp<IBinder>& obj)
{
    return INTERFACE::asInterface(obj);
}

现在我们就拿到了media.player Service的接口。

看到这里会有一个疑问，这个media.player的Service是什么时候启动的呢。我们根据media.player这个线索找到了下面的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

void MediaPlayerService::instantiate() {
    defaultServiceManager()->addService(String16("media.player"), new MediaPlayerService());
}

int main(int argc __unused, char** argv)
{
    ...
    sp<ProcessState> proc(ProcessState::self());
    sp<IServiceManager> sm = defaultServiceManager();
    ALOGI("ServiceManager: %p", sm.get());
    AudioFlinger::instantiate();
    // 就是这里啦
    MediaPlayerService::instantiate();
    // 照相机
    CameraService::instantiate();
    // 音频
    AudioPolicyService::instantiate();
    // 语音识别
    SoundTriggerHwService::instantiate();
    registerExtensions();
    ProcessState::self()->startThreadPool();
    IPCThreadState::self()->joinThreadPool();
}

其中MediaPlayerService位于MediaPlayerService.cpp中，而main函数位于main_mediaserver.cpp。还记得在本文最开始的那张图么，其中的mediaserver对应的就是这个。它是在开机的时候启动的，被写在了启动脚本中：

mediaserver 启动脚本

这样在系统启动的时候这个进程就开启了，同时里面的Service也就启动了。

获取 MediaPlayer 接口

service->create(this, mAudioSessionId)方法通过IPC的方式调用MediaPlayerService中的create方法获得IMediaPlayer，IMediaPlayer从名字就可以看出是一个IInterface，所以MediaPlayer也是通过IPC来调用的。先看这个方法做了什么：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
sp<IMediaPlayer> MediaPlayerService::create(const sp<IMediaPlayerClient>& client, int audioSessionId)
{
    pid_t pid = IPCThreadState::self()->getCallingPid();
    int32_t connId = android_atomic_inc(&mNextConnId);
    // MediaPlayerClient
    sp<Client> c = new Client(
            this, pid, connId, client, audioSessionId,
            IPCThreadState::self()->getCallingUid());
    ALOGV("Create new client(%d) from pid %d, uid %d, ", connId, pid,
         IPCThreadState::self()->getCallingUid());
    wp<Client> w = c;
    {
        Mutex::Autolock lock(mLock);
        // 管理 Client
        mClients.add(w);
    }
    return c;
}

首先调用的时候传的参数是MediaPlayer本身，MediaPlayer除了继承IMediaDeathNotifier同时还继承了BnMediaPlayerClient，而BnMediaPlayerClient又继承了BnInterface<IMediaPlayerClient>，所以这里的参数列表是一个client引用。其中Client的实现也在MediaPlayerService.cpp 这个文件中，他的构造函数用来保存这些对象：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
MediaPlayerService::Client::Client(
        const sp<MediaPlayerService>& service, pid_t pid,
        int32_t connId, const sp<IMediaPlayerClient>& client,
        int audioSessionId, uid_t uid)
{
    ALOGV("Client(%d) constructor", connId);
    mPid = pid;
    mConnId = connId;
    mService = service;
    mClient = client;
    mLoop = false;
    mStatus = NO_INIT;
    mAudioSessionId = audioSessionId;
    mUID = uid;
    mRetransmitEndpointValid = false;
    mAudioAttributes = NULL;
#if CALLBACK_ANTAGONIZER
    ALOGD("create Antagonizer");
    mAntagonizer = new Antagonizer(notify, this);
#endif
}

最后create方法返回一个MediaPlayer的接口，这个接口通过IPC用来调用Client中的函数。

设置数据源

经过了之前的折腾，我们先拿到了MediaPlayerService的接口，通过MediaPlayerService的接口又拿到了MediaPlayer的接口，接下来就要进行这个函数的最终目的设置数据源。

同样是通过IPC调用了MediaPlayer的setDataSource，定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
status_t MediaPlayerService::Client::setDataSource(int fd, int64_t offset, int64_t length)
{
    // 前面是一些输出要设置的数据源的信息的 log
    ...
    // 获取播放器类型
    player_type playerType = MediaPlayerFactory::getPlayerType(this, fd, offset, length);
    // 创建播放器
    sp<MediaPlayerBase> p = setDataSource_pre(playerType);
    if (p == NULL) {
        return NO_INIT;
    }
    // now set data source
    setDataSource_post(p, p->setDataSource(fd, offset, length));
    return mStatus;
}

首先是获取播放器类型，播放器类型定义在MediaPlayerInterface.h中：

1
2
3
4
5
6
7
8
9
10
11
enum player_type {
    PV_PLAYER = 1,
    SONIVOX_PLAYER = 2,
    STAGEFRIGHT_PLAYER = 3,
    NU_PLAYER = 4,
    // Test players are available only in the 'test' and 'eng' builds.
    // The shared library with the test player is passed passed as an
    // argument to the 'test:' url in the setDataSource call.
    TEST_PLAYER = 5,
};

下面说下这几种类型是做什么的，其中的每一个都对应一个工厂来创建对应的Player，由于PV_PLAYER已经被抛弃了，所以在5.1的源码里并没有出现它。

  1. PV_PLAYER 这个类型是Android最初采用的OpenCore，由于太臃肿已经被抛弃
  2. SONIVOX_PLAYER 用来处理midi相关
  3. NU_PLAYER 全能型，在安卓5.x上处于可选
  4. STAGEFRIGHT_PLAYER 安卓5.x之前的主力即awesome player，可以胜任除midi外全部的工作
  5. TEST_PLAYER 测试用

这些player都是由对应的factory创建的，对应的实现在MediaPlayerFactory.cpp中，其中的代码比较简单，这里就不分析了，主要是匹配不同类型对应不同的分数，然后选取分高的player创建。当前的主力是STAGEFRIGHT_PLAYER也就是awesome player，而NU_PLAYER是未来的主力，从Android M目前的源码中也可以看出代码中只剩下了NU_PLAYER和STAGEFRIGHT_PLAYER，其中NU_PLAYER负责网络和流的播放，STAGEFRIGHT_PLAYER负责有DRM和文件的播放。

这里我们就以目前的主力STAGEFRIGHT_PLAYER播放器继续往下分析。获取到播放器类型后就到了创建播放器。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

sp<MediaPlayerBase> MediaPlayerService::Client::setDataSource_pre(player_type playerType)
{
    ...
    // create the right type of player
    sp<MediaPlayerBase> p = createPlayer(playerType);
    if (p == NULL) {
        return p;
    }
    ...
    return p;
}
sp<MediaPlayerBase> MediaPlayerService::Client::createPlayer(player_type playerType)
{
    // mPlayer 是当前已经有的 player，如果是刚创建这个对象，
    // 那么 player 是 null 需要创建新的 player
    // 如果创建过了了则对比下需要用到的 player 类型，避免重复创建
    sp<MediaPlayerBase> p = mPlayer;
    if ((p != NULL) && (p->playerType() != playerType)) {
        ALOGV("delete player");
        p.clear();
    }
    if (p == NULL) {
        p = MediaPlayerFactory::createPlayer(playerType, this, notify);
    }
    ...
    return p;
}

这里从MediaPlayerFactory创建了对应的播放器，之后使用创建好的player设置数据源：

1
2
3
4
status_t StagefrightPlayer::setDataSource(int fd, int64_t offset, int64_t length) {
    ALOGV("setDataSource(%d, %lld, %lld)", fd, offset, length);
    return mPlayer->setDataSource(dup(fd), offset, length);
}

这里的mPlayer就是AwesomePlayer，AwesomePlayer在StagefrightPlayer类的构造函数中创建：

1
2
3
4
StagefrightPlayer::StagefrightPlayer(): mPlayer(new AwesomePlayer) {
    ALOGV("StagefrightPlayer");
    mPlayer->setListener(this);
}

从StagefrightPlayer的源码可以看到对象中的AwesomePlayer来完成。代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
status_t AwesomePlayer::setDataSource(
        int fd, int64_t offset, int64_t length) {
    Mutex::Autolock autoLock(mLock);
    // 重置播放器状态
    reset_l();
    // 封装成 DataSource
    sp<DataSource> dataSource = new FileSource(fd, offset, length);
    ...
    return setDataSource_l(dataSource);
}

status_t AwesomePlayer::setDataSource_l(const sp<DataSource> &dataSource) {
    // 通过 datasource 创建分离器
    sp<MediaExtractor> extractor = MediaExtractor::Create(dataSource);
    if (extractor == NULL) {
        return UNKNOWN_ERROR;
    }
    if (extractor->getDrmFlag()) {
        checkDrmStatus(dataSource);
    }
    // 为分离器设置数据源
    return setDataSource_l(extractor);
}

这个分离器其实和ffpmeg中的demuxer一样，作用是将数据中的音频部分和视频部分分开，然后获取到对应的类型，调用对应的解码器进行解码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
status_t AwesomePlayer::setDataSource_l(const sp<MediaExtractor> &extractor) {
    // Attempt to approximate overall stream bitrate by summing all
    // tracks' individual bitrates, if not all of them advertise bitrate,
    // we have to fail.
    int64_t totalBitRate = 0;
    mExtractor = extractor;
    for (size_t i = 0; i < extractor->countTracks(); ++i) {
        sp<MetaData> meta = extractor->getTrackMetaData(i);
        int32_t bitrate;
        if (!meta->findInt32(kKeyBitRate, &bitrate)) {
            const char *mime;
            CHECK(meta->findCString(kKeyMIMEType, &mime));
            ALOGV("track of type '%s' does not publish bitrate", mime);
            totalBitRate = -1;
            break;
        }
        // 总的码率
        totalBitRate += bitrate;
    }
    // metadata 就是数据中的元信息
    sp<MetaData> fileMeta = mExtractor->getMetaData();
    if (fileMeta != NULL) {
        int64_t duration;
        if (fileMeta->findInt64(kKeyDuration, &duration)) {
            // 长度
            mDurationUs = duration;
        }
    }
    mBitrate = totalBitRate;
    bool haveAudio = false;
    bool haveVideo = false;
    for (size_t i = 0; i < extractor->countTracks(); ++i) {
        sp<MetaData> meta = extractor->getTrackMetaData(i);
        const char *_mime;
        CHECK(meta->findCString(kKeyMIMEType, &_mime));
        String8 mime = String8(_mime);
        // 视频
        if (!haveVideo && !strncasecmp(mime.string(), "video/", 6)) {
            setVideoSource(extractor->getTrack(i));
            haveVideo = true;
            ...
        // 音频
        } else if (!haveAudio && !strncasecmp(mime.string(), "audio/", 6)) {
            setAudioSource(extractor->getTrack(i));
            haveAudio = true;
            ...
            // ogg
            if (!strcasecmp(mime.string(), MEDIA_MIMETYPE_AUDIO_VORBIS)) {
                // Only do this for vorbis audio, none of the other audio
                // formats even support this ringtone specific hack and
                // retrieving the metadata on some extractors may turn out
                // to be very expensive.
                sp<MetaData> fileMeta = extractor->getMetaData();
                int32_t loop;
                if (fileMeta != NULL
                        && fileMeta->findInt32(kKeyAutoLoop, &loop) && loop != 0) {
                    modifyFlags(AUTO_LOOPING, SET);
                }
            }
        } else if (!strcasecmp(mime.string(), MEDIA_MIMETYPE_TEXT_3GPP)) {
            addTextSource_l(i, extractor->getTrack(i));
        }
    }
    ...
    return OK;
}

这里通过分离器来确定数据源中是音频还是视频，然后对player的videotrack和audiotrack进行相对应的设置。

到此为止setDataSource的流程就算是走完了，如果继续往下分析的话就到了视频的编解码的知识了。下面先用几张图来梳理一下这个过程（画的不是很规范）。

流程图：

setDataSource流程图

类图：

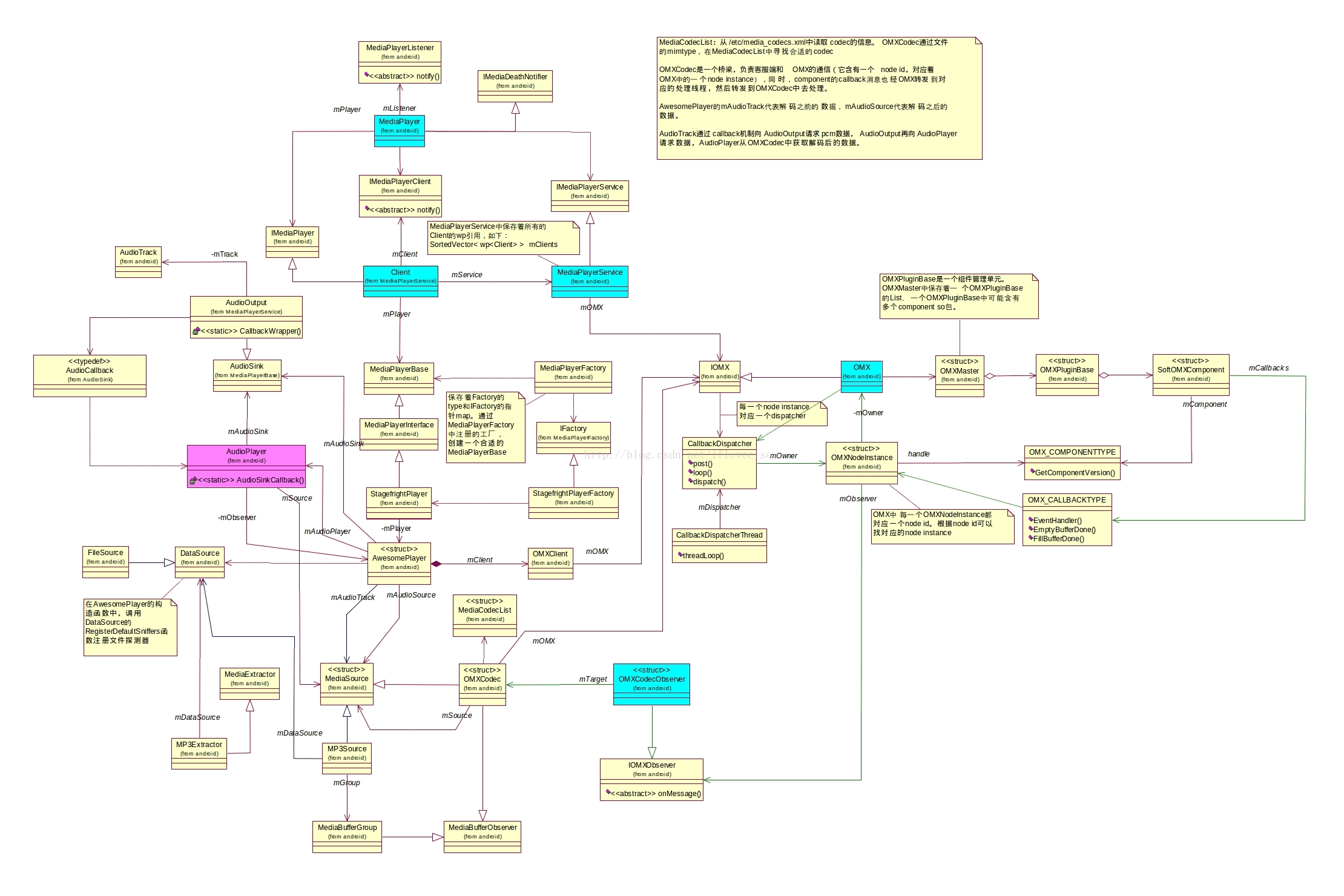

mediaplayer类图

类图中的Client是MediaPlayerService的内部类。MediaPlayerService通过IPC和MediaPlayerService通信获得Client，Client中包含了StagefrightPlayer，而StagefrightPlayer最终通过调用AwesomePlayer对应的方法。

Prepare

通过之前的经验我们可以很快的知道prepare应该对应的是AwesomePlayer中的prepare：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
status_t AwesomePlayer::prepare() {
    ...
    return prepare_l();

}

status_t AwesomePlayer::prepare_l() {
    ...
    status_t err = prepareAsync_l();
    ...
    return mPrepareResult;
}

status_t AwesomePlayer::prepareAsync_l() {
    if (mFlags & PREPARING) {
        return UNKNOWN_ERROR;  // async prepare already pending
    }
    if (!mQueueStarted) {
        mQueue.start();
        mQueueStarted = true;
    }
    modifyFlags(PREPARING, SET);
    mAsyncPrepareEvent = new AwesomeEvent(
            this, &AwesomePlayer::onPrepareAsyncEvent);
    mQueue.postEvent(mAsyncPrepareEvent);
    return OK;
}

mQueue是TimedEventQueue，TimedEventQueue和Handler很相似，使用pthread和队列来管理消息。在这里通过异步方式回调onPrepareAsyncEvent方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
void AwesomePlayer::onPrepareAsyncEvent() {
    Mutex::Autolock autoLock(mLock);
    beginPrepareAsync_l();
}
void AwesomePlayer::beginPrepareAsync_l() {
    // 取消 prepare
    if (mFlags & PREPARE_CANCELLED) {
        ALOGI("prepare was cancelled before doing anything");
        abortPrepare(UNKNOWN_ERROR);
        return;
    }
    // 网络媒体
    if (mUri.size() > 0) {
        status_t err = finishSetDataSource_l();
        if (err != OK) {
            abortPrepare(err);
            return;
        }
    }
    // 是否包含视频
    if (mVideoTrack != NULL && mVideoSource == NULL) {
        // 初始化视频解码器
        status_t err = initVideoDecoder();
        if (err != OK) {
            abortPrepare(err);
            return;
        }
    }
    // 是否包含音频
    if (mAudioTrack != NULL && mAudioSource == NULL) {
        // 初始化音频解码器
        status_t err = initAudioDecoder();
        if (err != OK) {
            abortPrepare(err);
            return;
        }
    }
    modifyFlags(PREPARING_CONNECTED, SET);
    // 不同的播放源类型
    if (isStreamingHTTP()) {
        // 网络流媒体
        postBufferingEvent_l();
    } else {
        // 本地媒体
        finishAsyncPrepare_l();
    }
}

void AwesomePlayer::finishAsyncPrepare_l() {
    if (mIsAsyncPrepare) {
        if (mVideoSource == NULL) {
            notifyListener_l(MEDIA_SET_VIDEO_SIZE, 0, 0);
        } else {
            notifyVideoSize_l();
        }
        notifyListener_l(MEDIA_PREPARED);
    }
    // 设置 player 的状态
    mPrepareResult = OK;
    modifyFlags((PREPARING|PREPARE_CANCELLED|PREPARING_CONNECTED), CLEAR);
    modifyFlags(PREPARED, SET);
    mAsyncPrepareEvent = NULL;
    // 同步线程之间的状态
    mPreparedCondition.broadcast();
    // mAudioTearDown 默认为 false，当暂停的时候通过回调方法将其改为 true
    if (mAudioTearDown) {
        if (mPrepareResult == OK) {
            if (mExtractorFlags & MediaExtractor::CAN_SEEK) {
                seekTo_l(mAudioTearDownPosition);
            }
            if (mAudioTearDownWasPlaying) {
                modifyFlags(CACHE_UNDERRUN, CLEAR);
                play_l();
            }
        }
        mAudioTearDown = false;
    }
}

经过一番设置后，prepare的过程也算是完成了。这一部分主要是对player的状态进行设置，通过消息机制让让调用端也知道这边的player状态。

start

Java代码这边的start方法对应的是StagefrightPlayer中的start，其中又调用了player的play方法。

1
2
3
4
status_t StagefrightPlayer::start() {
    ALOGV("start");
    return mPlayer->play();
}

对应的是AwesomePlayer中的play方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
status_t AwesomePlayer::play() {
    ATRACE_CALL();
    Mutex::Autolock autoLock(mLock);
    modifyFlags(CACHE_UNDERRUN, CLEAR);
    return play_l();
}
status_t AwesomePlayer::play_l() {
    modifyFlags(SEEK_PREVIEW, CLEAR);
    // 如果正在播放，则什么也不做
    if (mFlags & PLAYING) {
        return OK;
    }
    mMediaRenderingStartGeneration = ++mStartGeneration;
    // 如果没有之前没有调用 prepare，这里会帮你调用一次，顺便我还做了个实验，create 之后 直接 start 是可以播放的，并没有报错什么的。
    if (!(mFlags & PREPARED)) {
        status_t err = prepare_l();
        if (err != OK) {
            return err;
        }
    }
    modifyFlags(PLAYING, SET);
    modifyFlags(FIRST_FRAME, SET);
    if (mDecryptHandle != NULL) {
        int64_t position;
        getPosition(&position);
        mDrmManagerClient->setPlaybackStatus(mDecryptHandle,
                Playback::START, position / 1000);
    }
    if (mAudioSource != NULL) {
        if (mAudioPlayer == NULL) {
            createAudioPlayer_l();
        }
        CHECK(!(mFlags & AUDIO_RUNNING));
        if (mVideoSource == NULL) {
            // We don't want to post an error notification at this point,
            // the error returned from MediaPlayer::start() will suffice.
            status_t err = startAudioPlayer_l(false /* sendErrorNotification */);
            // 是否可以硬解音频
            if ((err != OK) && mOffloadAudio) {
                ALOGI("play_l() cannot create offload output, fallback to sw decode");
                int64_t curTimeUs;
                getPosition(&curTimeUs);
                delete mAudioPlayer;
                mAudioPlayer = NULL;
                // if the player was started it will take care of stopping the source when destroyed
                if (!(mFlags & AUDIOPLAYER_STARTED)) {
                    mAudioSource->stop();
                }
                modifyFlags((AUDIO_RUNNING | AUDIOPLAYER_STARTED), CLEAR);
                mOffloadAudio = false;
                mAudioSource = mOmxSource;
                if (mAudioSource != NULL) {
                    err = mAudioSource->start();
                    if (err != OK) {
                        mAudioSource.clear();
                    } else {
                        mSeekNotificationSent = true;
                        if (mExtractorFlags & MediaExtractor::CAN_SEEK) {
                            seekTo_l(curTimeUs);
                        }
                        createAudioPlayer_l();
                        // 播放音频
                        err = startAudioPlayer_l(false);
                    }
                }
            }
            if (err != OK) {
                delete mAudioPlayer;
                mAudioPlayer = NULL;
                modifyFlags((PLAYING | FIRST_FRAME), CLEAR);
                if (mDecryptHandle != NULL) {
                    mDrmManagerClient->setPlaybackStatus(mDecryptHandle, Playback::STOP, 0);
                }
                return err;
            }
        }
    }
    // timesource 用于视音频同步，通常来说是根据 audio 中的 timesource 为基准，
    // 这里判断下是否有音频时间和音频播放器，如果没有，则采用系统的时间
    if (mTimeSource == NULL && mAudioPlayer == NULL) {
        mTimeSource = &mSystemTimeSource;
    }
    // 播放视频
    if (mVideoSource != NULL) {
        // Kick off video playback
        postVideoEvent_l();
        if (mAudioSource != NULL && mVideoSource != NULL) {
            postVideoLagEvent_l();
        }
    }
    // 流的结尾
    if (mFlags & AT_EOS) {
        // Legacy behaviour, if a stream finishes playing and then
        // is started again, we play from the start...
        seekTo_l(0);
    }
    uint32_t params = IMediaPlayerService::kBatteryDataCodecStarted
        | IMediaPlayerService::kBatteryDataTrackDecoder;
    if ((mAudioSource != NULL) && (mAudioSource != mAudioTrack)) {
        params |= IMediaPlayerService::kBatteryDataTrackAudio;
    }
    if (mVideoSource != NULL) {
        params |= IMediaPlayerService::kBatteryDataTrackVideo;
    }
    addBatteryData(params);
    if (isStreamingHTTP()) {
        postBufferingEvent_l();
    }
    return OK;
}

视频的播放是通过不断的postVideoEvent_l来实现画面的播放，postVideoEvent_l会向队列中post一个videoEvent，这个event最终又会触发AwesomePlayer::onVideoEvent的方法，onVideoEvent方法中又会调用postVideoEvent_l，形成循环，最终实现视频的播放。startAudioPlayer_l最终会调用到AudioPlayer播放音频。

播放的过程到这里就结束了，接下来暂停和结束的部分就相对简单了。

pause

pause对应到AwesomePlayer中是pause_l这个方法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
status_t AwesomePlayer::pause_l(bool at_eos) {
    ...
    // 通知客户端播放器暂停
    notifyListener_l(MEDIA_PAUSED);
    mMediaRenderingStartGeneration = ++mStartGeneration;
    // cancel 播放视频的队列
    cancelPlayerEvents(true /* keepNotifications */);
    if (mAudioPlayer != NULL && (mFlags & AUDIO_RUNNING)) {
        // If we played the audio stream to completion we
        // want to make sure that all samples remaining in the audio
        // track's queue are played out.
        mAudioPlayer->pause(at_eos /* playPendingSamples */);
        // send us a reminder to tear down the AudioPlayer if paused for too long.
        if (mOffloadAudio) {
            postAudioTearDownEvent(kOffloadPauseMaxUs);
        }
        modifyFlags(AUDIO_RUNNING, CLEAR);
    }
    if (mFlags & TEXTPLAYER_INITIALIZED) {
        mTextDriver->pause();
        modifyFlags(TEXT_RUNNING, CLEAR);
    }
    modifyFlags(PLAYING, CLEAR);
    if (mDecryptHandle != NULL) {
        mDrmManagerClient->setPlaybackStatus(mDecryptHandle,
                Playback::PAUSE, 0);
    }
    ...
    return OK;
}

stop

然而stop和pause并没什么区别，代码中的注释也是挺有意思

1
2
3
4
5
6
7
8
9
status_t StagefrightPlayer::stop() {
    ALOGV("stop");
    return pause();  // what's the difference?
}
status_t StagefrightPlayer::pause() {
    ALOGV("pause");

    return mPlayer->pause();
}

release

MeidaPlayer对应jni中的android_media_MediaPlayer_release方法：

1
2
3
4
5
6
7
8
9
10
11
12
static void
android_media_MediaPlayer_release(JNIEnv *env, jobject thiz)
{
    ALOGV("release");
    decVideoSurfaceRef(env, thiz);
    sp<MediaPlayer> mp = setMediaPlayer(env, thiz, 0);
    if (mp != NULL) {
        // this prevents native callbacks after the object is released
        mp->setListener(0);
        mp->disconnect();
    }
}

setListener注释中说的很明白了，就是把listener置空。diconnect这里是断开了和mediaserver的连接。

1
2
3
4
5
6
7
8
9
10
11
12
13
void MediaPlayer::disconnect()
{
    ALOGV("disconnect");
    sp<IMediaPlayer> p;
    {
        Mutex::Autolock _l(mLock);
        p = mPlayer;
        mPlayer.clear();
    }
    if (p != 0) {
        p->disconnect();
    }
}

总结

MediaPlayer整体上的流程就是这些，其中相对复杂的地方集中在编解码和不同player的使用上。编解码相关的主要是OMX的硬解和软解，player主要是不同的Android版本对不同的player优先使用不同。

参考

Media Playback

MediaPlayer

Media

深入理解 Android I

技术 > 计算机 > 软件 > Android > 多媒体 > 媒体播放
#安卓开发 #MediaPlayer
MediaPlayer的API使用及源码分析
https://blog.siantao.top/技术/计算机/软件/Android/多媒体/媒体播放/MediaPlayer的API使用及源码分析/
作者
玉水仙楊
发布于
2022年6月1日
许可协议
