Android媒体录制框架

我在此文中只写部分内容，详情参考网上的文章。

在android中录制音频有两种方式，MediaRecorder和AudioRecord。两者的区别如下：

MediaRecorder
简单方便，不需要理会中间录制过程，结束录制后可以直接得到音频文件进行播放；录制的音频文件是经过压缩的，需要设置编码器；录制的音频文件可以用系统自带的播放器播放。
audiorecorder
在声音录制过程中，可以处理采集的声音数据，如降噪、合成等。过程为一段一段进行录制然后得到数据分别进行处理。录制的是pcm格式的音频文件，需要用audiotrack来播放，audiotrack更接近底层。

MediaRecorder

Android MediaRecorder架构详解

Android MediaRecorder框架简洁梳理

Android MediaRecorder整体架构源码浅析

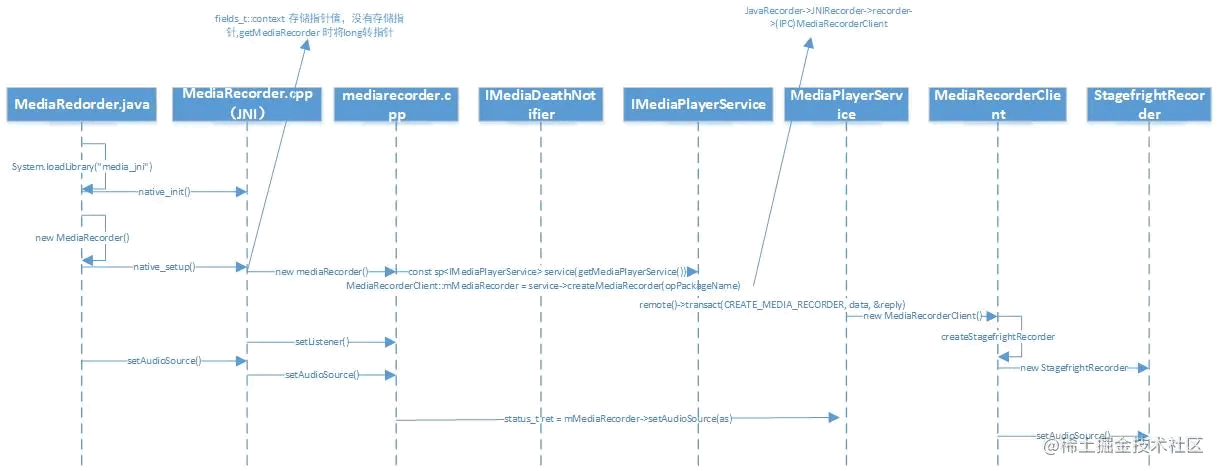

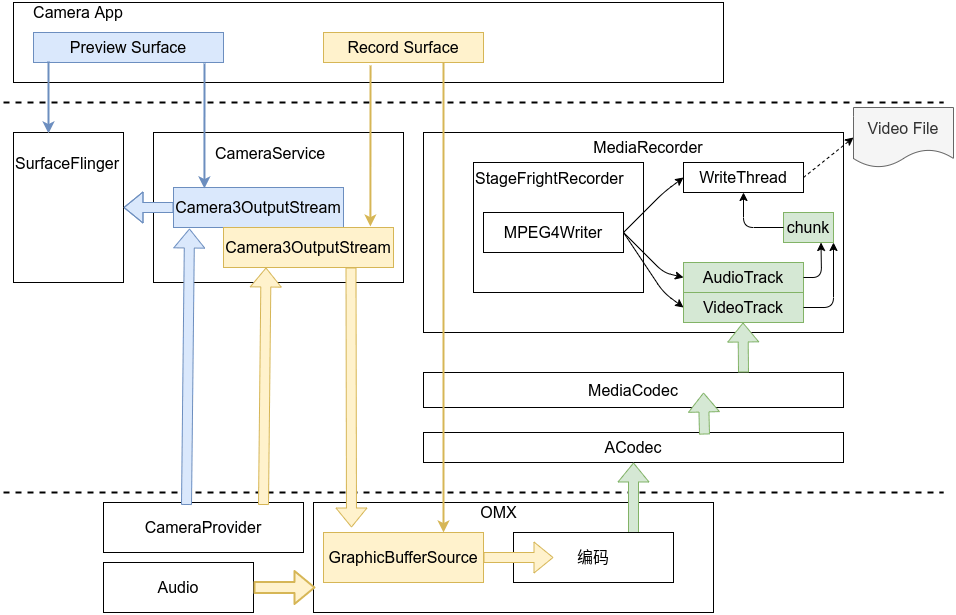

MediaRecorder概览图：

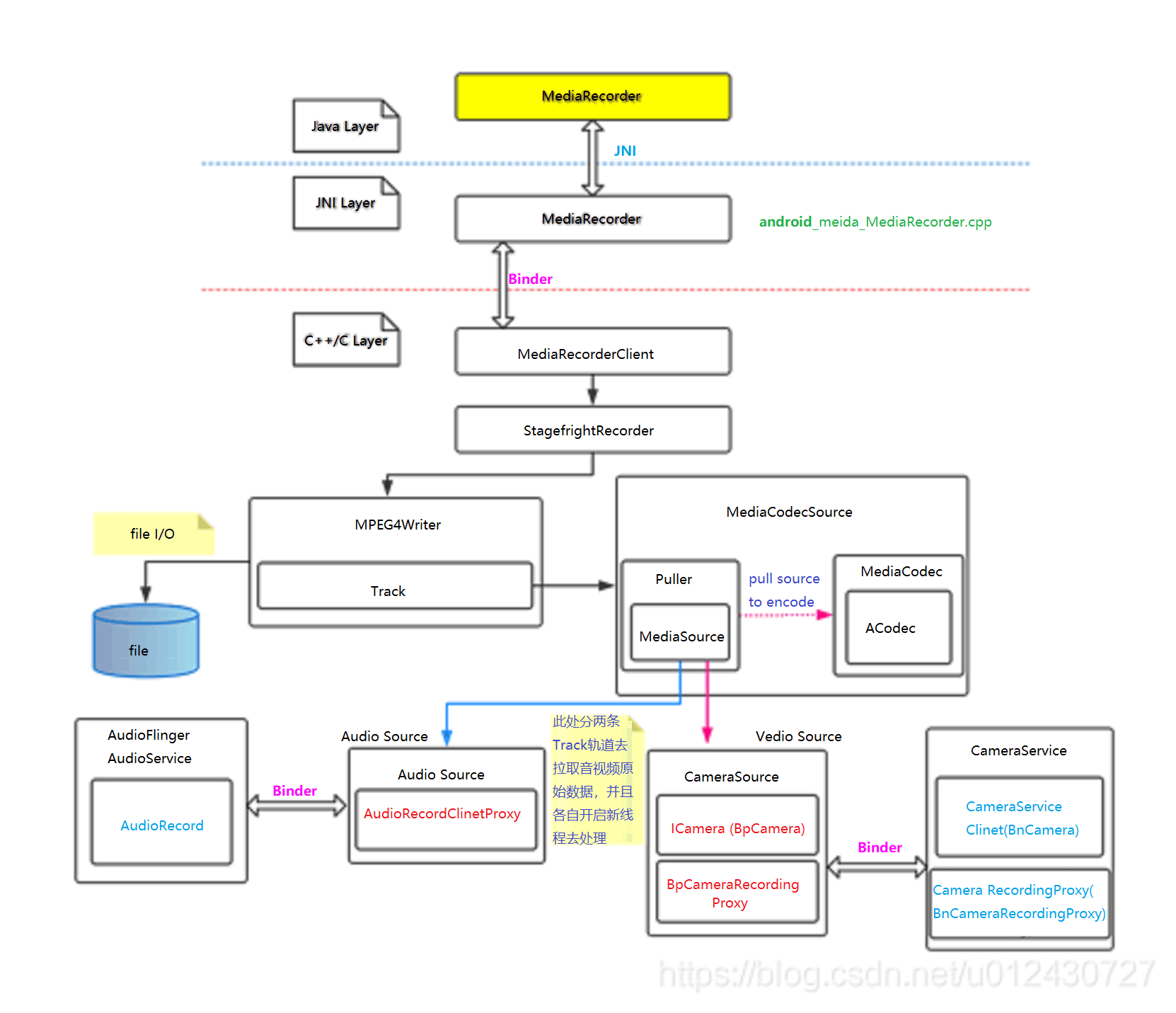

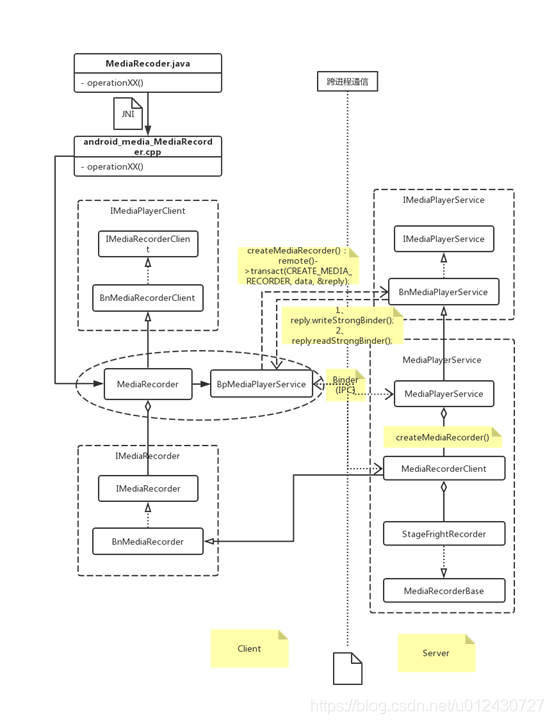

MediaRecorder整体框架图：

概要总结：

如上在运行时，整个MediaRecorder大致上可以分为Client和Server两个部分，分别在两个进程中运行，它们之间使用Binder机制实现IPC通信。

MediaPlayerService是多媒体框架中非常重要的一个服务，从框架图中可以看出，MediaRecorder是客户端，MediaPlayerService和MediaRecorderClient是服务器端，MediaPlayerService实现了IMediaPlayerService（接口类）定义的业务逻辑。MediaRecorderClient实现了IMediaRecorder（接口类）定义的业务逻辑，其主要功能包括prepare、start、pause、resume、stop、reset、release等。

C++/JNI层回调事件（JNI层：mr->setListener(listener)：将回调接口类MediaRecorderListener设置给MediaRecorder）通知JAVA层是使用JNIMediaRecorderListener::notify(int msg, int ext1, int ext2)，该方法通过调用MediaRecoder.java类中private static void postEventFromNative(Object mediarecorder_ref, int what, int arg1, int arg2, Object obj)方法在JNI中的方法句柄，把Native事件回调到Java层，然后使用EventHandler.java类发送事件回到主线层。

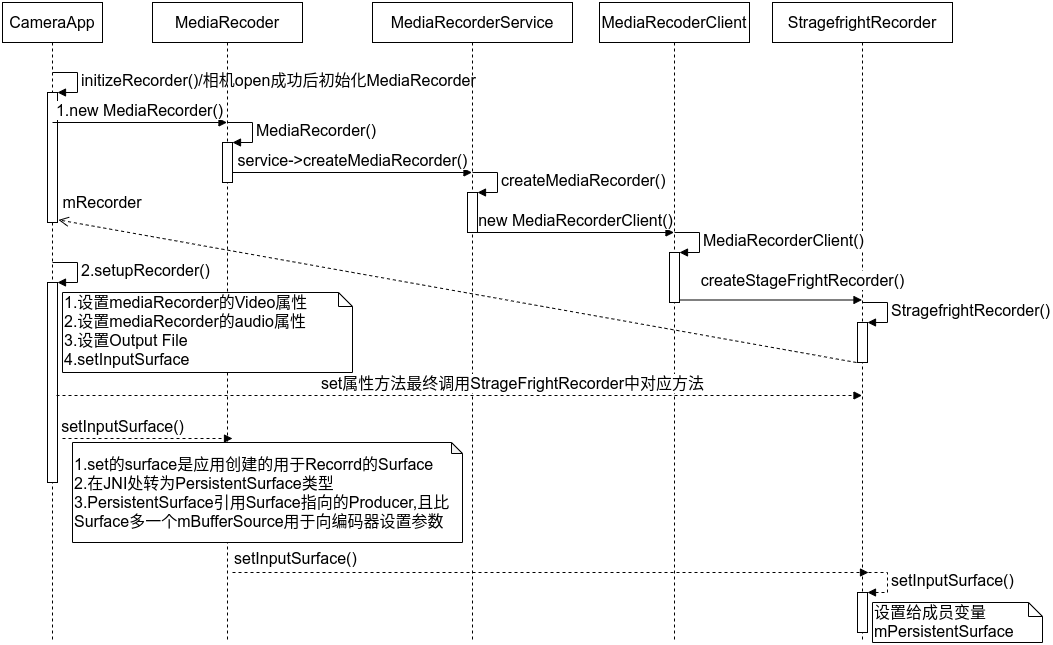

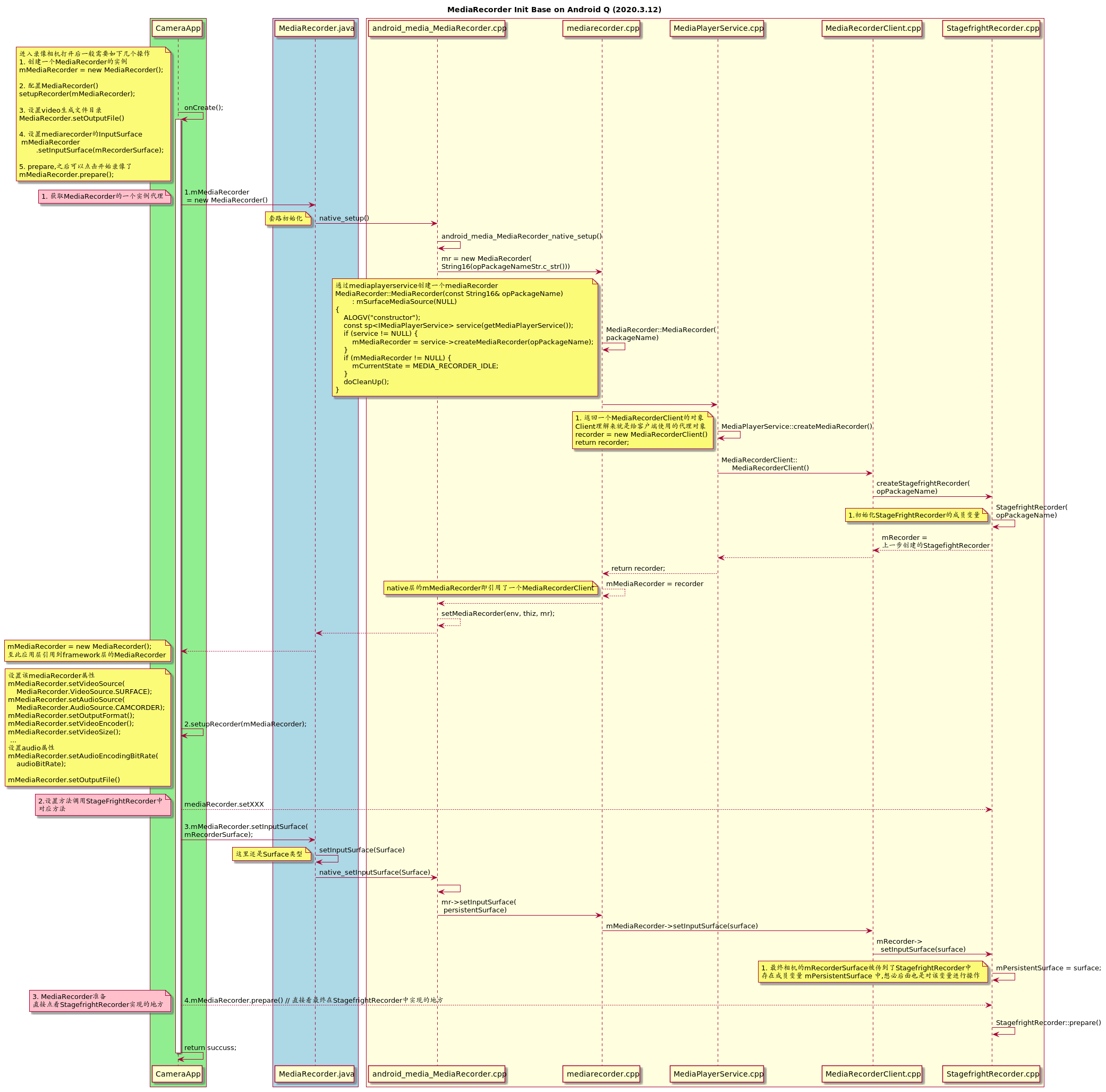

主要根据一个基本的录制音视频的调用流程开始分析：

创建：new MediaRecorder();
设置Camera：mRecorder.setCamera();
设置音频源(采集方式)：mRecorder.setAudioSource();
设置视频源(采集方式)：mRecorder.setVideoSource();
设置文件的输出格式：mRecorder.setOutputFormat();
设置Audio的编码格式(生成对应的编码器)：mRecorder.setAudioEncoder();
设置Video的编码格式(生成对应的编码器)：mRecorder.setVideoEncoder();
设置录制的视频编码比特率(每秒编码多少位bit)：mRecorder.setVideoEncodingBitRate();
设置录制的视频帧率：mRecorder.setVideoFrameRate();
设置要捕获的视频的宽度和高度：mRecorder.setVideoSize();
设置记录会话的最大持续时间(毫秒)：mRecorder.setMaxDuration();
设置一个Surface进行预览显示：mRecorder.setPreviewDisplay();
设置输出文件路径：mRecorder.setOutputFile();

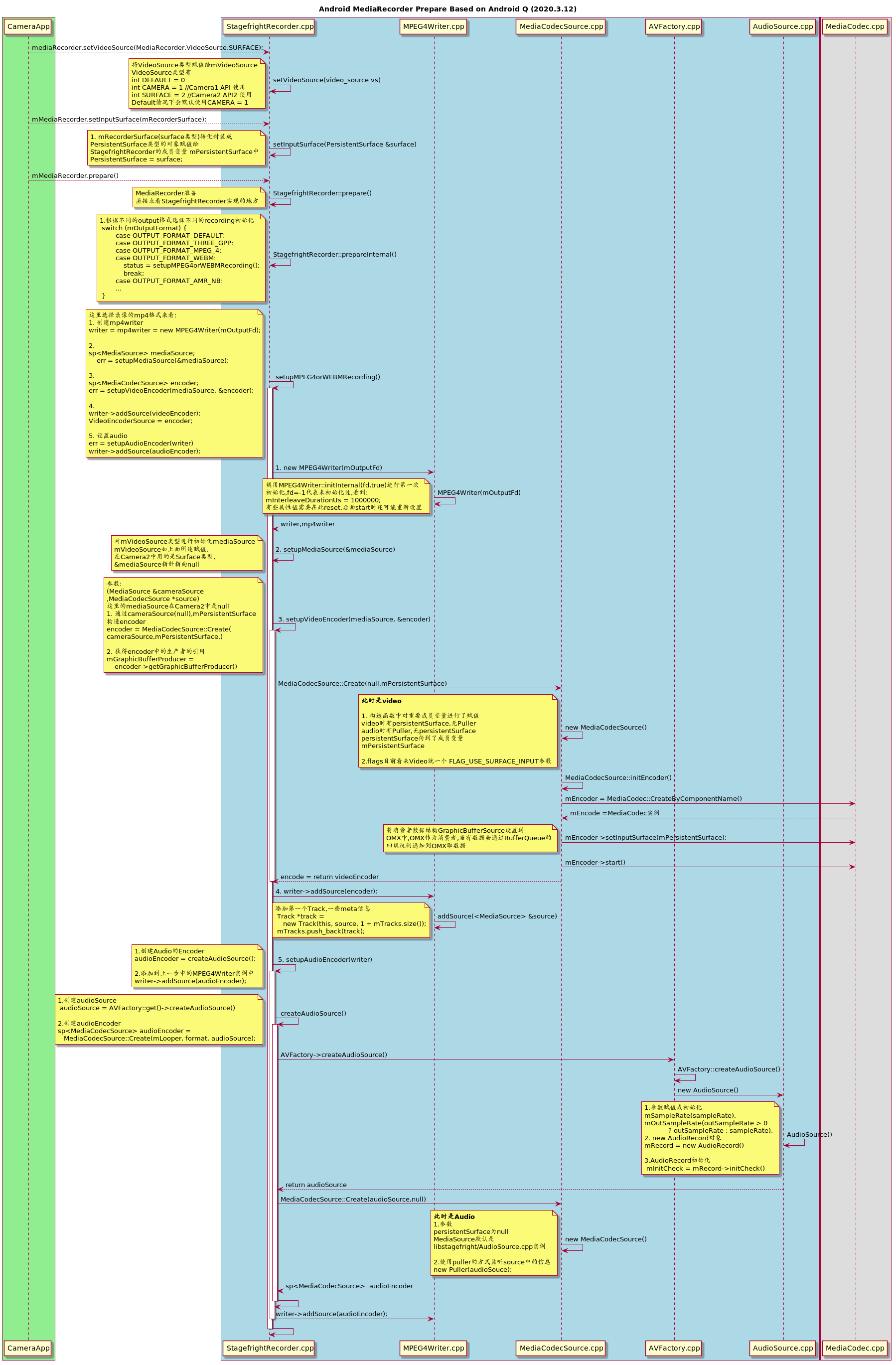

准备录制：mRecorder.prepare();
开始录制：mRecorder.start();
暂停或恢复录制：mRecorder.pause()/resume();
停止录制：mRecorder.stop();
重置Recorder：mRecorder.reset();
释放Recorder资源：mRecorder.release();

StagefrightRecorder

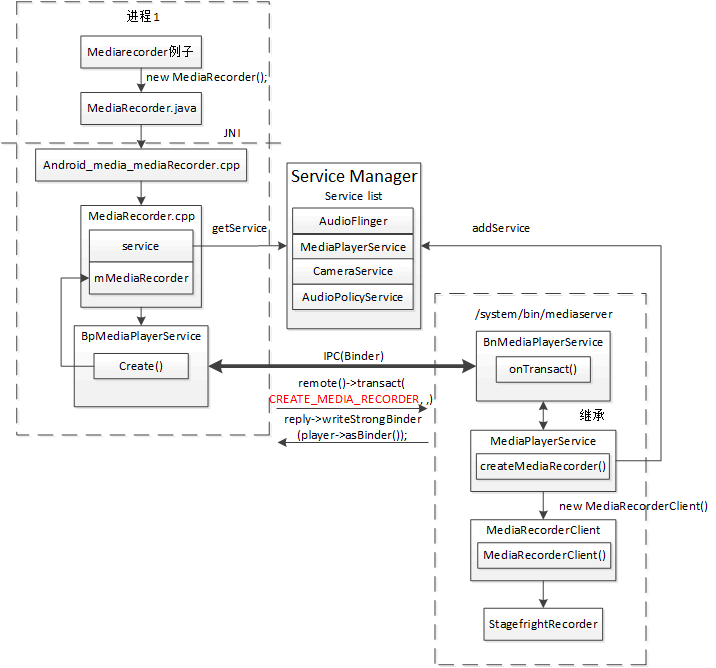

如图所示，MediaRecorder在运行时，可以分成Client和Server两个部分，它们分别在两个进程中运行，它们之间使用Binder机制实现IPC通讯。

手机启动时会启动进程/system/bin/mediaserver。该进程会把media相关服务注册到ServiceManager中，如MediaPlayerService。
应用层创建MediaRecorder实例：mMediaRecorder = new MediaRecorder();调用SDK 中MediaRecorder.java，通过JNI方式调用到framework层android_media_MediaRecorder.cpp。
继而调用mediarecorder.cpp的构造函数，它首先会从ServiceManager中获得MediaPlayerService服务，然后通过服务来创建recorder。这个recorder就是录音的真实实例。
通过getMediaPlayerService得到的service其实是BpMediaPlayerService，它和mediaserver进程中的BnMediaPlayerService是相对应的，共同负责进程间binder通信。BpMediaPlayerService中的createMediaRecorder其实是通过binder机制将CREATE_MEDIA_RECORDER消息发送出去。
在BnMediaPlayerService中，通过onTransact()来处理接收到的消息，并返回结果。当接收消息中的code为CREATE_MEDIA_RECORDER时，调用MediaPlayerService中的createMediaRecorder函数。在该函数中创建了一个MediaRecorderClient的实例，也就是说MediaPlayerService会为每个client应用进程创建一个相应的MediaRecorderClient的实例，来提供服务。
如此MediaRecorder.cpp就得到了一个recorder的实例，对它来说这个实例和本地的其他类的实例没什么用法上的区别，但其实这个实例是运行在另外一个进程中。实现这种假象的就是binder机制。在MediaRecorderClient的构造函数中，才会真正的创建StagefrightRecorder的具体实例，即真正的录制对象，使用的StageFright多媒体框架。在android 4.0以后只有StagefrightRecorder一个录制框架。在2.2、2.3中还存在另外一个录制对象PVMediaRecorder，使用的是OpenCore框架实现录音或录像。

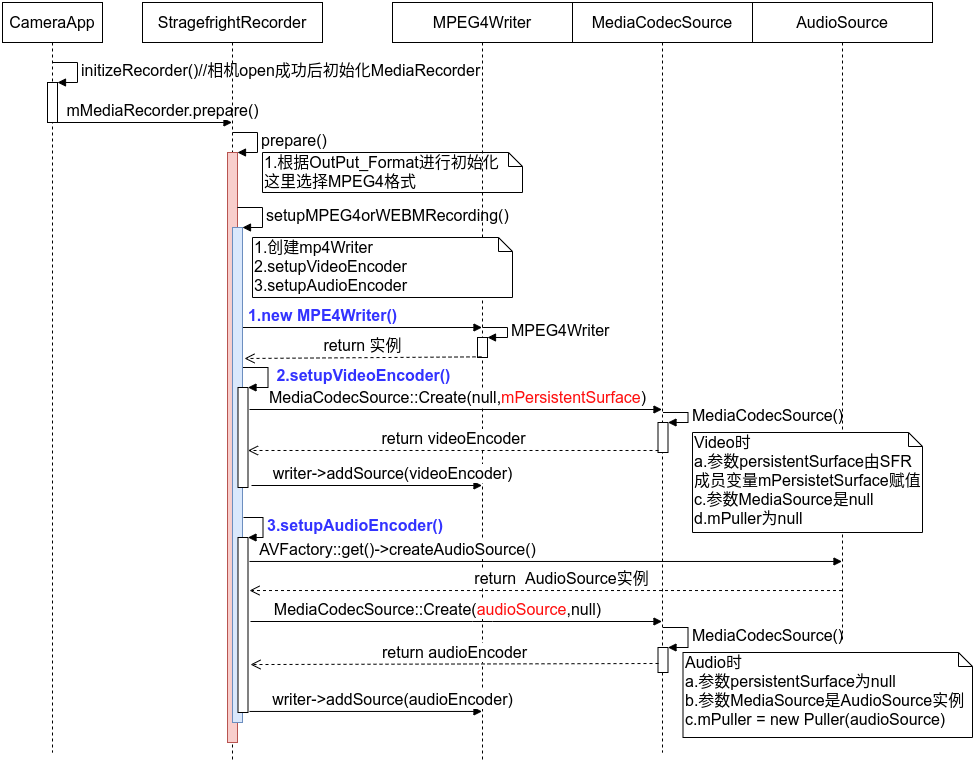

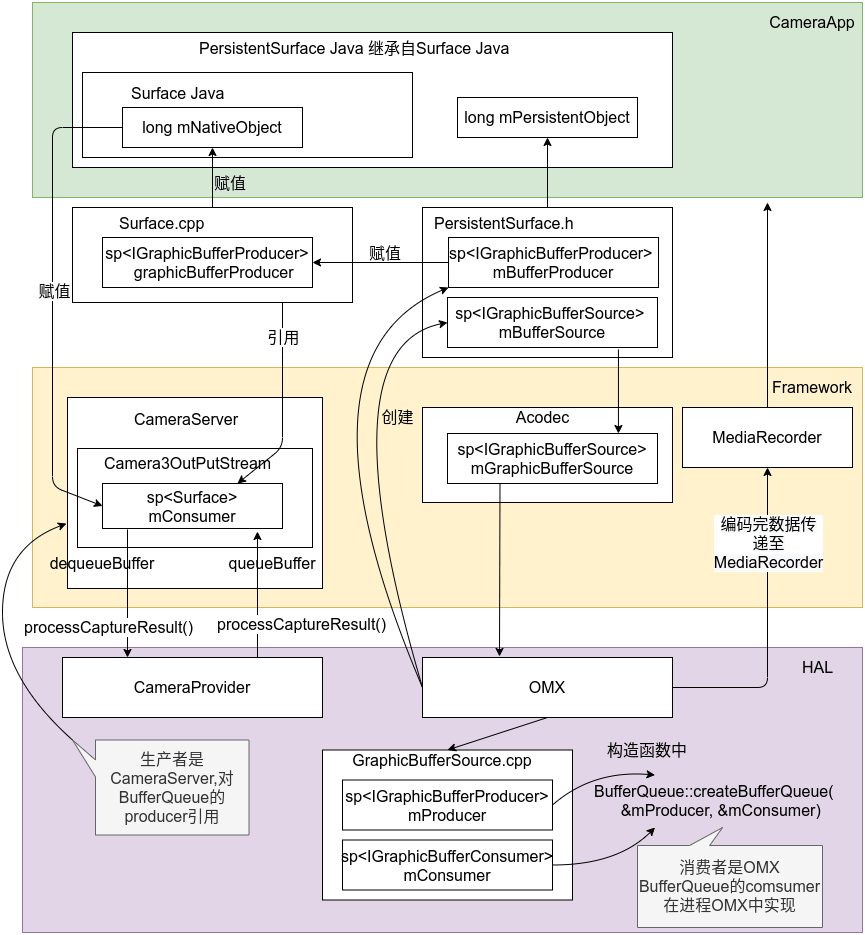

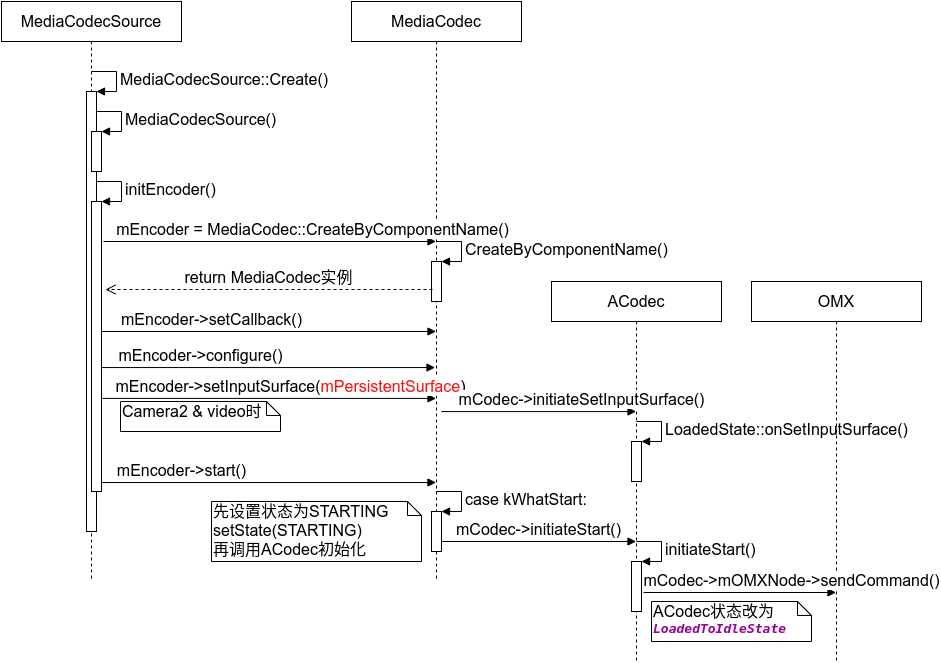

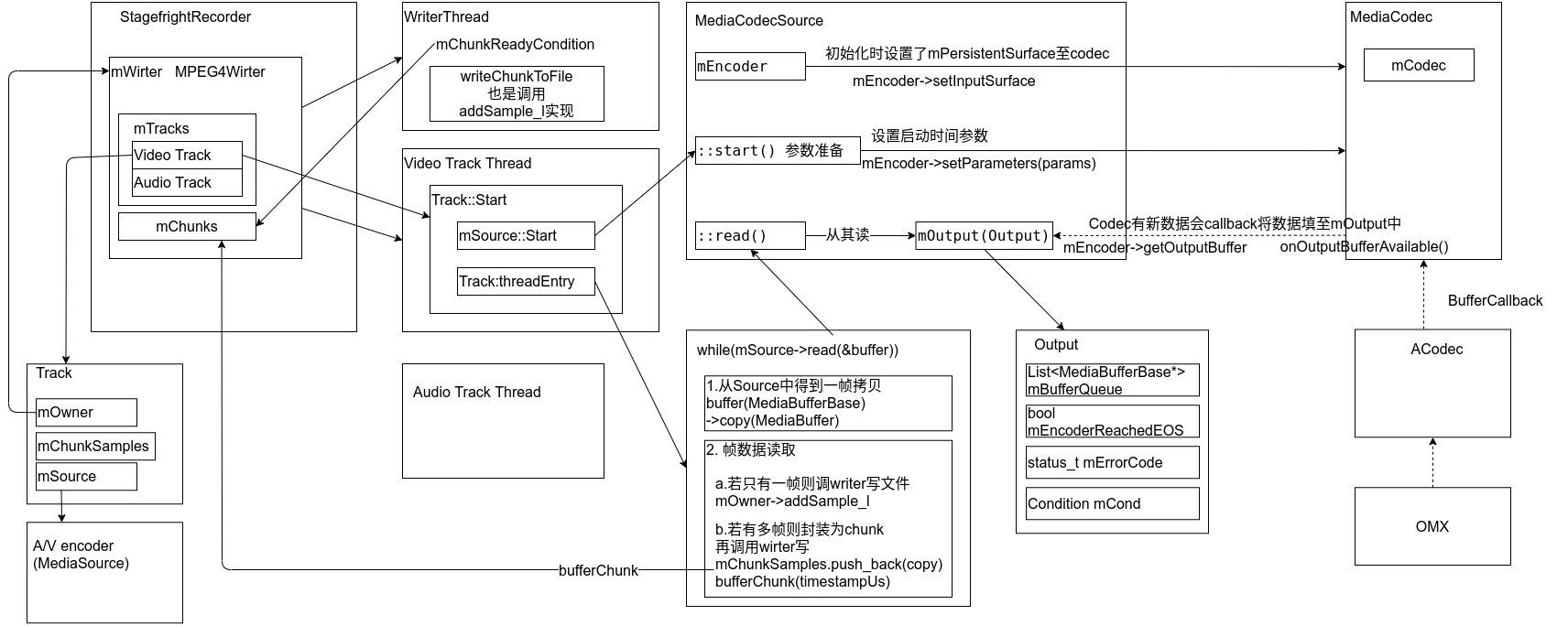

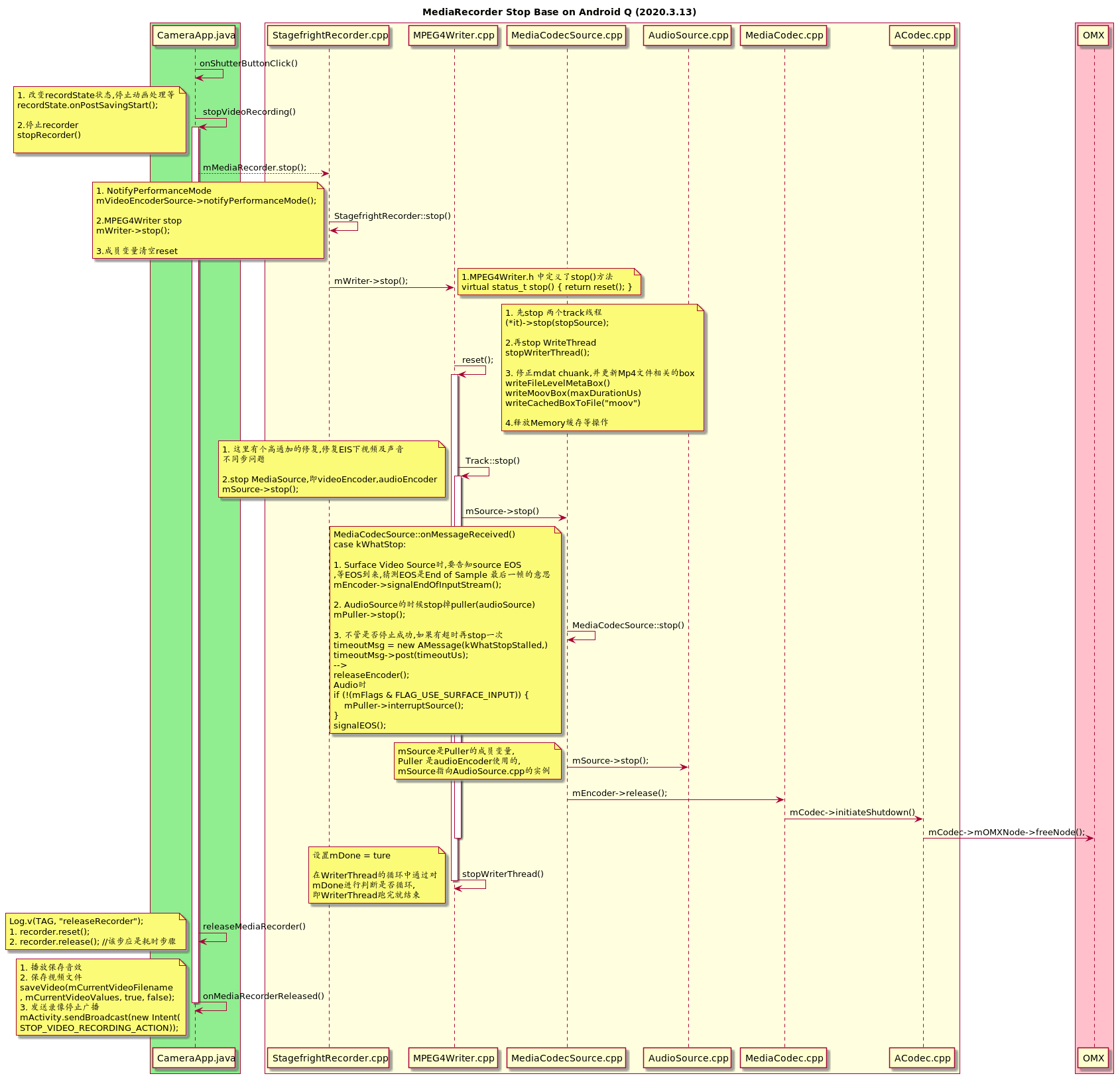

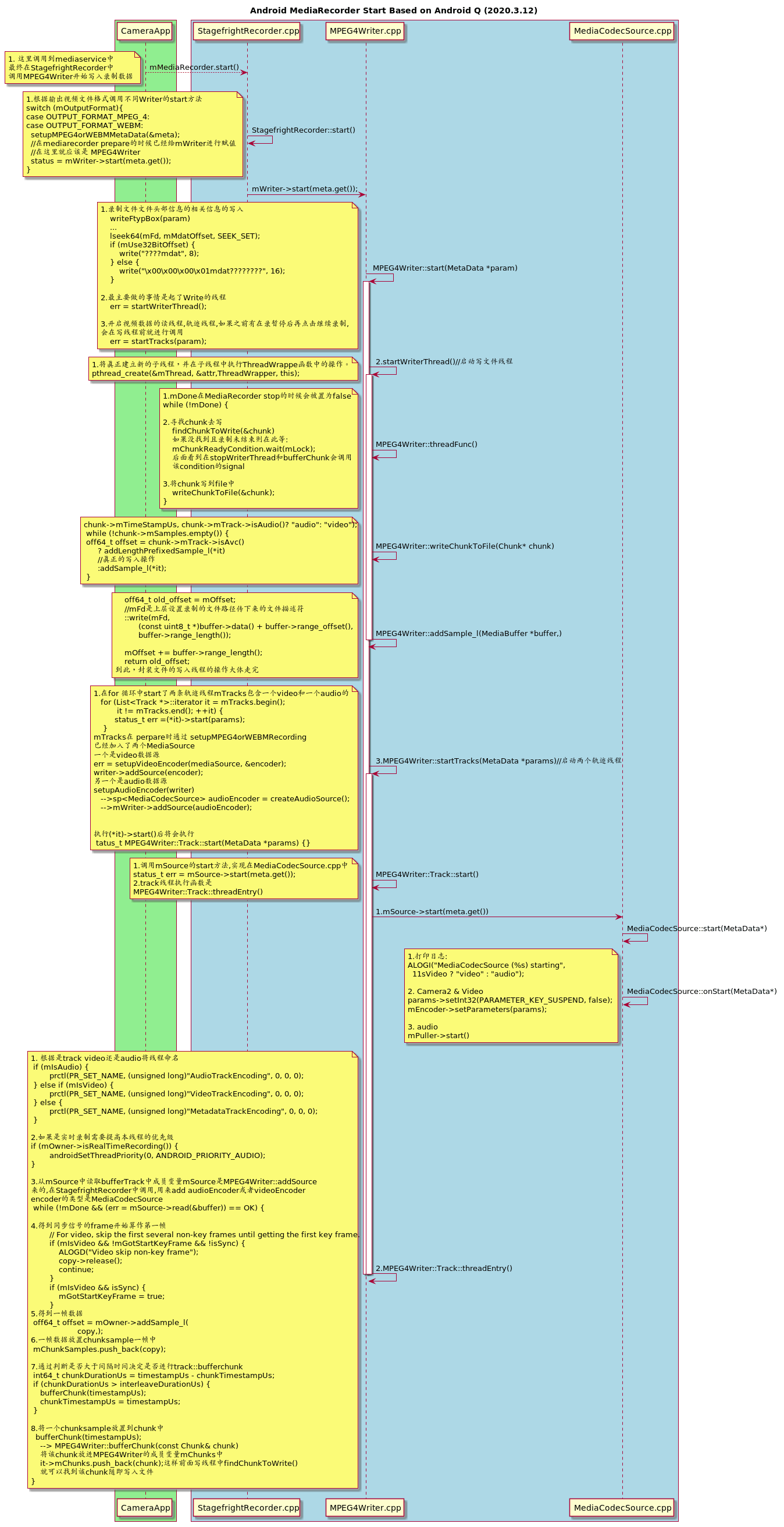

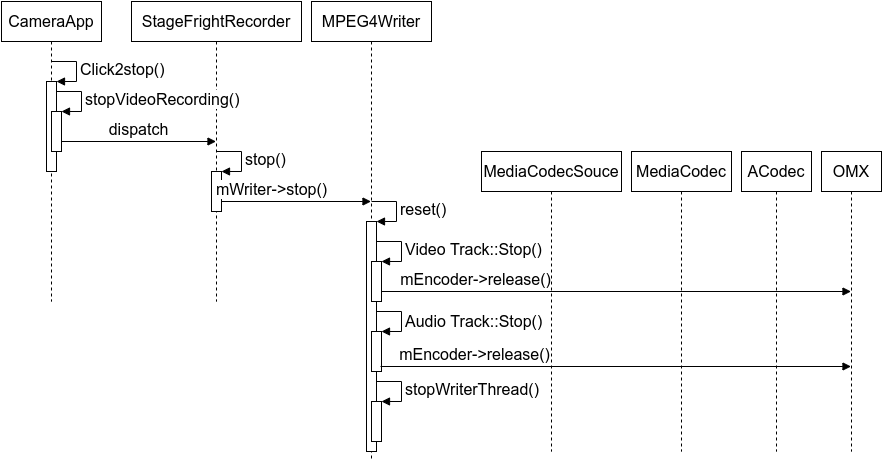

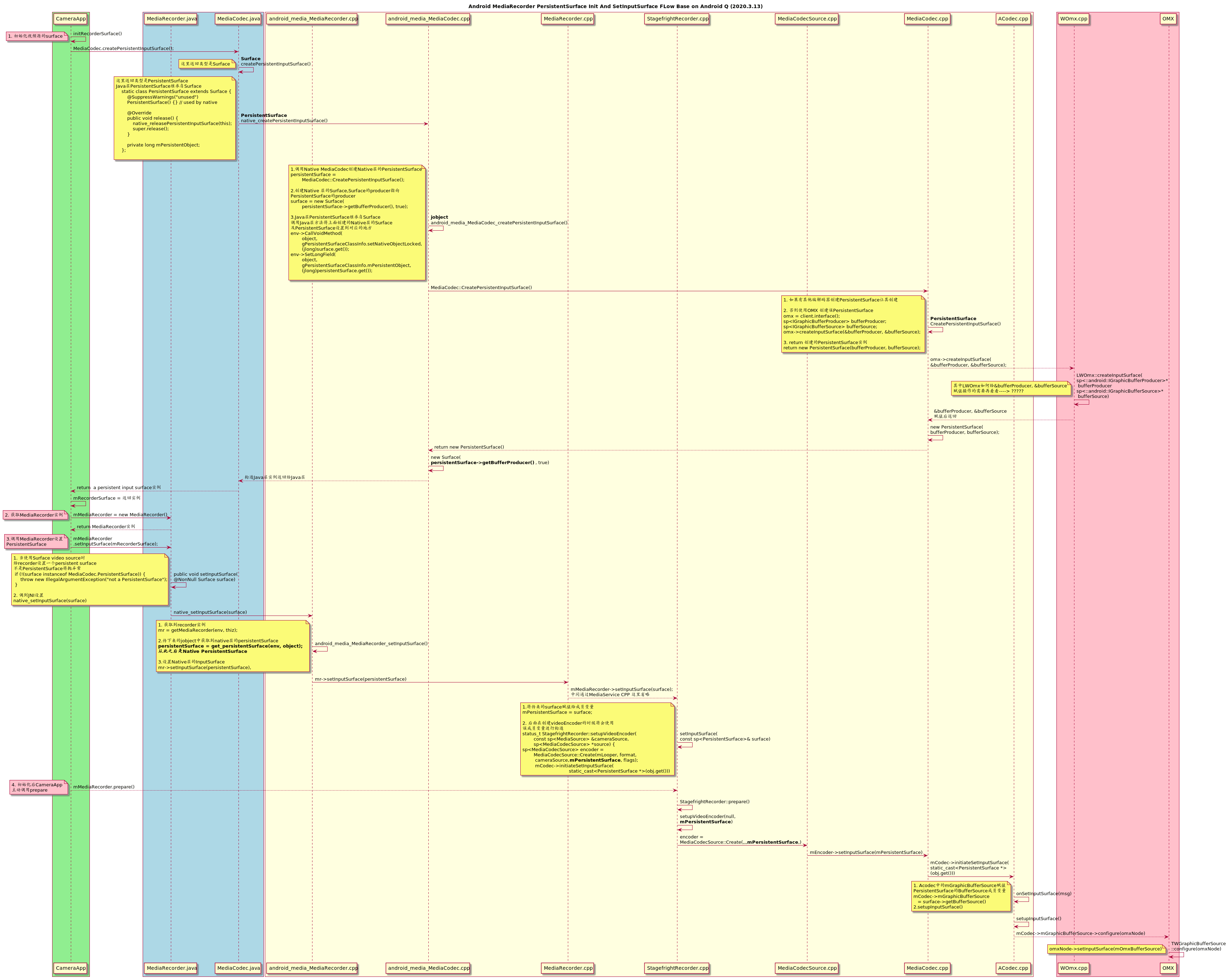

音视频处理过程图：

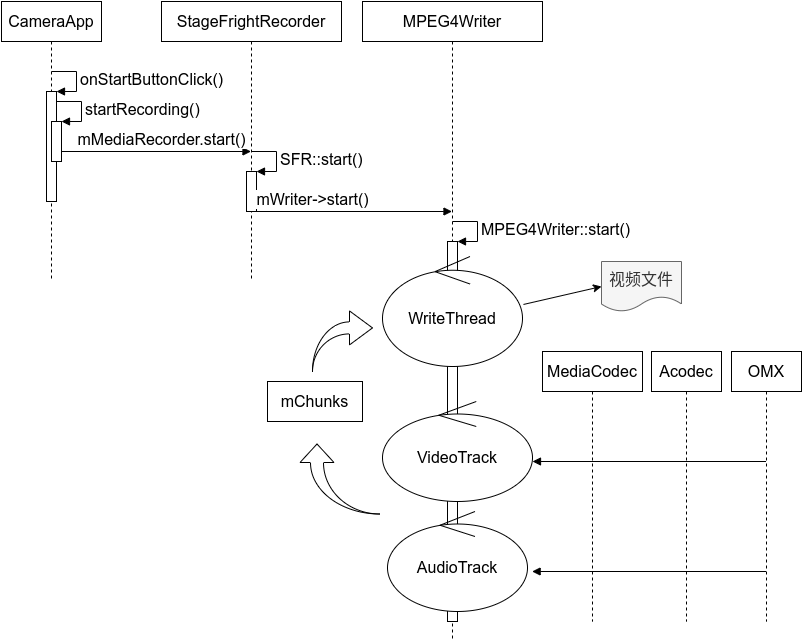

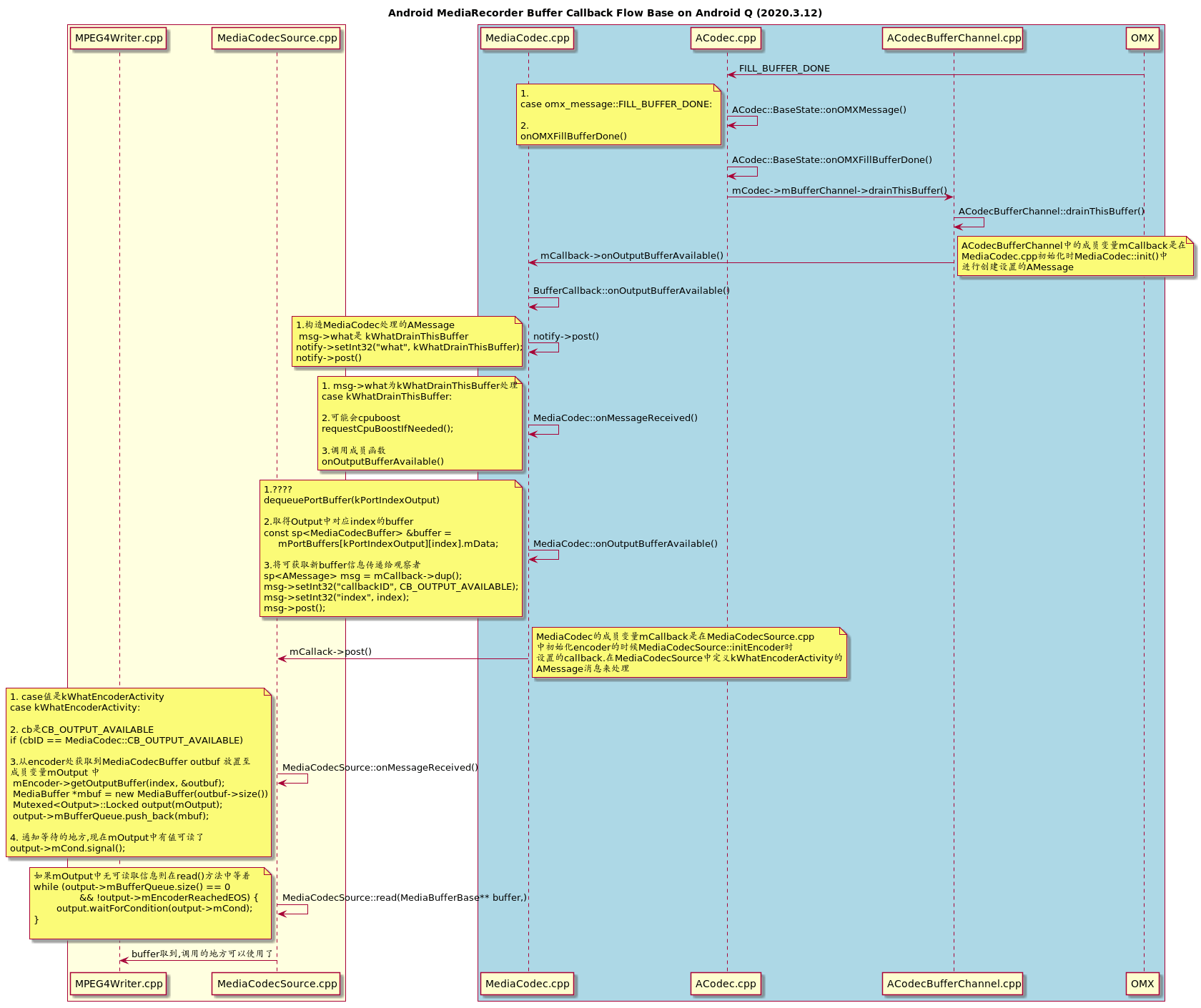

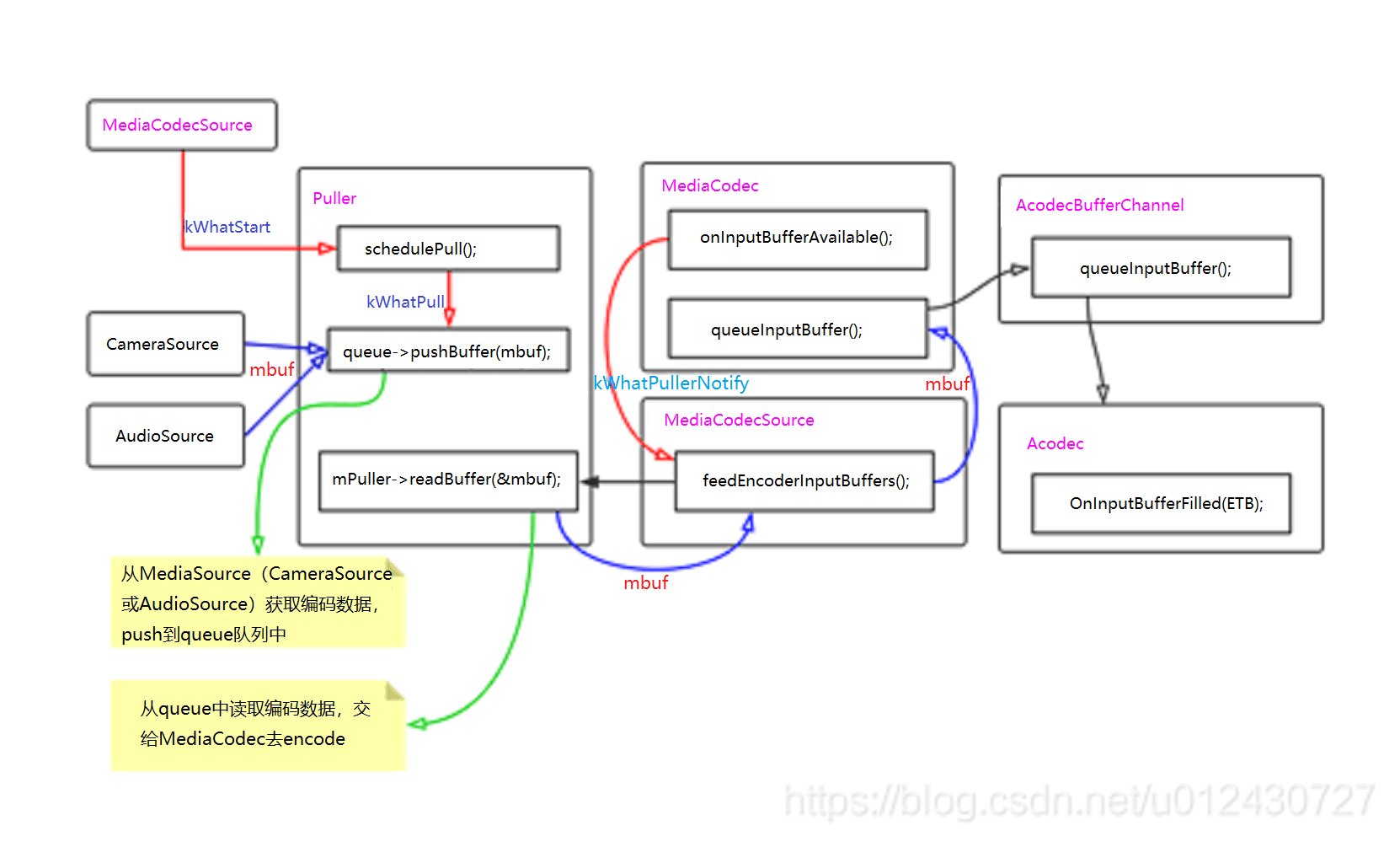

音视频Puller处理过程图：

录像流程

这里直接是网上的资料(内容竟然还是蛮多的)：

Android基础总结： Camera2详解之一 API学习

android基础总结：Camera2详解之二调用流程图解

极客笔记 Android Camera2 API(里面有系列讲解)

使用Camera2 替代过时的Camera API(里面有谷歌文档链接)

一篇文章带你了解Android 最新Camera框架

android Camera2 API使用详解(不用看，和下一篇类似)

Android:Camera2开发详解(上)：实现预览、拍照、保存照片等功能(不用看)

androidCamera2使用(和上一篇类似，更详细)

android-camera2预览拍照录制(接着上一篇)

马小藤的简书：

Android Camera简单整理(一)-Camera Android架构(基于Q)

Android Camera简单整理(二)-Qcom HAL3 Camx架构学习

Android Camera简单整理(三)-Mtk Camera MtkCam3架构学习

Android Camera简单整理(四)-Android Camera性能Debug经验

这是从谷歌官方文档翻译而来：

android.hardware.camera2包为连接到Android设备的各个相机设备提供了一个接口。它取代了不推荐使用的Camera类。

此包将相机设备建模为管道，它接收用于捕获单个帧的输入请求，根据请求捕获单个图像，然后输出一个捕获结果元数据包，以及一组用于请求的输出图像缓冲区。请求按顺序处理，多个请求可以同时进行。由于摄像头设备是具有多个阶段的管道，因此需要在运行中处理多个请求才能在大多数Android设备上保持全帧率。

要枚举、查询和打开可用的摄像头设备，请获取一个CameraManager实例。

一个CameraDevices提供一组静态属性信息，描述硬件设备以及设备的可用设置和输出参数。此信息通过CameraCharacteristics对象提供，并可通过getCameraCharacteristics(String)提供。

要从相机设备捕获或流式传输图像，应用程序必须首先创建一个带有一组输出Surfaces的camera capture session以使用相机设备，这用createCaptureSession(SessionConfiguration)来完成。每个Surface都必须预先配置appropriate size and format（如果适用）以匹配相机设备可用的尺寸和格式。目标Surface(包括SurfaceView、SurfaceTexture)可以从各种类中获得，例如：Surface(SurfaceTexture)、MediaCodec、MediaRecorder、Allocation和ImageReader。

通常，相机预览图像被发送到SurfaceView或TextureView（通过其SurfaceTexture）。可以使用JPEG和RAW_SENSOR格式的ImageReader为DngCreator捕获JPEG图像或RAW缓冲区。在RenderScript、OpenGL ES中或直接在托管代码或本机代码中，应用程序驱动的相机数据处理最好分别通过YUV类型、SurfaceTexture和ImageReader的YUV_420_888格式的分配来完成。

然后，应用程序需要构建一个CaptureRequest，它定义了相机设备捕获单个图像所需的所有捕获参数。该请求还列出了哪些配置的输出Surfaces应该作为此捕获的目标。CameraDevice有一个factory method用于为给定用例创建一个request builder，它针对运行应用程序的Android设备进行了优化。

设置请求后，可以将其交给活动捕获会话以供一次性使用capture或无休止地repeating使用。这两种方法还有一个变体，它接受请求列表以用作突发捕获/重复突发。重复请求的优先级低于当前捕获，因此在有重复请求时通过capture()提交的请求将在当前重复(突发)捕获的任何新实例开始捕获之前被捕获。

处理请求后，相机设备将生成一个TotalCaptureResult对象，其中包含有关相机设备在捕获时的状态以及使用的最终设置的信息。如果需要舍去或解决矛盾的参数，这些可能与请求有所不同。相机设备还将向请求中包含的每个输出Surfaces发送一帧图像数据。这些是相对于输出CaptureResult异步生成的，有时会晚得多。

这是谷歌关于相机的文档：AOSP开发相机

录音流程

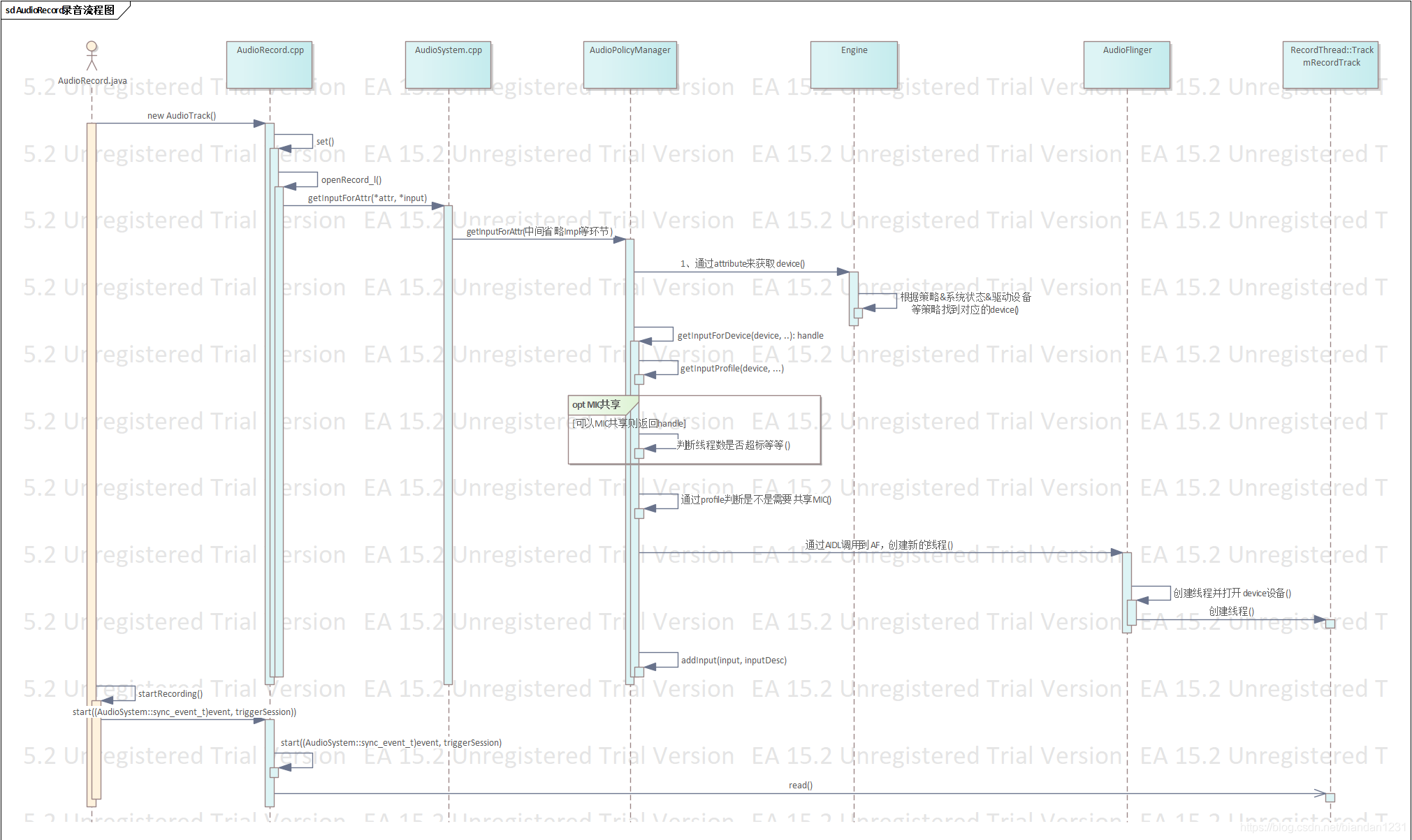

这是AudioRecorder的架构和使用流程图：

也是先放网上的资料：

AudioRecord API Reference Document

Android录音AudioRecord，AudioTrack学习

这是从谷歌官方文档翻译而来：

AudioRecord类管理Java应用程序的音频资源，以记录来自平台音频输入硬件的音频。这是通过从AudioRecord对象“拉”(读取)数据来实现的。应用程序负责使用以下三种方法之一read(byte[], int, int),read(short[], int, int)或read(java.nio.ByteBuffer, int)及时轮询AudioRecord对象。选择使用哪种方法将基于AudioRecord用户最方便的音频数据存储格式。

在创建时，AudioRecord对象初始化其关联的音频缓冲区，它将用新的音频数据填充。这个缓冲区的大小，在构造过程中指定，决定了AudioRecord在“溢出”尚未读取的数据之前可以记录多长时间。应该从音频硬件中以小于总记录缓冲区大小的块读取数据。

创建AudioRecord实例的应用程序需要Manifest.permission.RECORD_AUDIO权限。否则Builder将在build()中抛出UnsupportedOperationException，并且构造函数将返回一个STATE_UNINITIALIZED状态的实例。

利用AudioRecord实现Android录音的流程为：

构造一个AudioRecord对象，其中需要的最小录音缓存buffer大小可以通过。getMinBufferSize方法得到。如果buffer容量过小，将导致对象构造的失败。
初始化一个buffer，该buffer大于等于AudioRecord对象用于写声音数据的buffer大小。
调用startRecording函数，开始录音。
创建一个数据流，一边从AudioRecord中读取声音数据到初始化的buffer，一边将buffer中数据导入数据流，生成PCM格式文件
录音结束时，关闭数据流，停止录音。

代码实现如下：

import android.media.AudioFormat;
import android.media.AudioRecord;
import android.media.MediaRecorder;
import android.text.TextUtils;
import android.util.Log;

import java.io.File;
import java.io.FileNotFoundException;
import java.io.FileOutputStream;
import java.io.IOException;
import java.util.ArrayList;
import java.util.List;

/**
 * 实现录音
 *
 * @author chenmy0709
 * @version V001R001C01B001
 */
public class AudioRecorder {
    //音频输入-麦克风
    private final static int AUDIO_INPUT = MediaRecorder.AudioSource.MIC;
    //采用频率
    //44100是目前的标准，但是某些设备仍然支持22050，16000，11025
    //采样频率一般共分为22.05KHz、44.1KHz、48KHz三个等级
    private final static int AUDIO_SAMPLE_RATE = 16000;
    //声道 单声道
    private final static int AUDIO_CHANNEL = AudioFormat.CHANNEL_IN_MONO;
    //编码
    private final static int AUDIO_ENCODING = AudioFormat.ENCODING_PCM_16BIT;
    // 缓冲区字节大小
    private int bufferSizeInBytes = 0;

    //录音对象
    private AudioRecord audioRecord;

    //录音状态
    private Status status = Status.STATUS_NO_READY;

    //文件名
    private String fileName;

    //录音文件
    private List<String> filesName = new ArrayList<>();


    /**
     * 类级的内部类，也就是静态类的成员式内部类，该内部类的实例与外部类的实例
     * 没有绑定关系，而且只有被调用时才会装载，从而实现了延迟加载
     */
    private static class AudioRecorderHolder {
        /**
         * 静态初始化器，由JVM来保证线程安全
         */
        private static AudioRecorder instance = new AudioRecorder();
    }

    private AudioRecorder() {
    }

    public static AudioRecorder getInstance() {
        return AudioRecorderHolder.instance;
    }

    /**
     * 创建录音对象
     */
    public void createAudio(String fileName, int audioSource, int sampleRateInHz, int channelConfig, int audioFormat) {
        // 获得缓冲区字节大小
        bufferSizeInBytes = AudioRecord.getMinBufferSize(sampleRateInHz,
                channelConfig, channelConfig);
        audioRecord = new AudioRecord(audioSource, sampleRateInHz, channelConfig, audioFormat, bufferSizeInBytes);
        this.fileName = fileName;
    }

    /**
     * 创建默认的录音对象
     *
     * @param fileName 文件名
     */
    public void createDefaultAudio(String fileName) {
        // 获得缓冲区字节大小
        bufferSizeInBytes = AudioRecord.getMinBufferSize(AUDIO_SAMPLE_RATE,
                AUDIO_CHANNEL, AUDIO_ENCODING);
        audioRecord = new AudioRecord(AUDIO_INPUT, AUDIO_SAMPLE_RATE, AUDIO_CHANNEL, AUDIO_ENCODING, bufferSizeInBytes);
        this.fileName = fileName;
        status = Status.STATUS_READY;
    }


    /**
     * 开始录音
     *
     * @param listener 音频流的监听
     */
    public void startRecord(final RecordStreamListener listener) {

        if (status == Status.STATUS_NO_READY || TextUtils.isEmpty(fileName)) {
            throw new IllegalStateException("录音尚未初始化,请检查是否禁止了录音权限~");
        }
        if (status == Status.STATUS_START) {
            throw new IllegalStateException("正在录音");
        }
        Log.d("AudioRecorder", "===startRecord===" + audioRecord.getState());
        audioRecord.startRecording();

        new Thread(new Runnable() {
            @Override
            public void run() {
                writeDataTOFile(listener);
            }
        }).start();
    }

    /**
     * 暂停录音
     */
    public void pauseRecord() {
        Log.d("AudioRecorder", "===pauseRecord===");
        if (status != Status.STATUS_START) {
            throw new IllegalStateException("没有在录音");
        } else {
            audioRecord.stop();
            status = Status.STATUS_PAUSE;
        }
    }

    /**
     * 停止录音
     */
    public void stopRecord() {
        Log.d("AudioRecorder", "===stopRecord===");
        if (status == Status.STATUS_NO_READY || status == Status.STATUS_READY) {
            throw new IllegalStateException("录音尚未开始");
        } else {
            audioRecord.stop();
            status = Status.STATUS_STOP;
            release();
        }
    }

    /**
     * 释放资源
     */
    public void release() {
        Log.d("AudioRecorder", "===release===");
        //假如有暂停录音
        try {
            if (filesName.size() > 0) {
                List<String> filePaths = new ArrayList<>();
                for (String fileName : filesName) {
                    filePaths.add(FileUtil.getPcmFileAbsolutePath(fileName));
                }
                //清除
                filesName.clear();
                //将多个pcm文件转化为wav文件
                mergePCMFilesToWAVFile(filePaths);

            } else {
                //这里由于只要录音过filesName.size都会大于0,没录音时fileName为null
                //会报空指针 NullPointerException
                // 将单个pcm文件转化为wav文件
                //Log.d("AudioRecorder", "=====makePCMFileToWAVFile======");
                //makePCMFileToWAVFile();
            }
        } catch (IllegalStateException e) {
            throw new IllegalStateException(e.getMessage());
        }

        if (audioRecord != null) {
            audioRecord.release();
            audioRecord = null;
        }

        status = Status.STATUS_NO_READY;
    }

    /**
     * 取消录音
     */
    public void canel() {
        filesName.clear();
        fileName = null;
        if (audioRecord != null) {
            audioRecord.release();
            audioRecord = null;
        }

        status = Status.STATUS_NO_READY;
    }


    /**
     * 将音频信息写入文件
     *
     * @param listener 音频流的监听
     */
    private void writeDataTOFile(RecordStreamListener listener) {
        // new一个byte数组用来存一些字节数据，大小为缓冲区大小
        byte[] audiodata = new byte[bufferSizeInBytes];

        FileOutputStream fos = null;
        int readsize = 0;
        try {
            String currentFileName = fileName;
            if (status == Status.STATUS_PAUSE) {
                //假如是暂停录音 将文件名后面加个数字,防止重名文件内容被覆盖
                currentFileName += filesName.size();

            }
            filesName.add(currentFileName);
            File file = new File(FileUtil.getPcmFileAbsolutePath(currentFileName));
            if (file.exists()) {
                file.delete();
            }
            fos = new FileOutputStream(file);// 建立一个可存取字节的文件
        } catch (IllegalStateException e) {
            Log.e("AudioRecorder", e.getMessage());
            throw new IllegalStateException(e.getMessage());
        } catch (FileNotFoundException e) {
            Log.e("AudioRecorder", e.getMessage());

        }
        //将录音状态设置成正在录音状态
        status = Status.STATUS_START;
        while (status == Status.STATUS_START) {
            readsize = audioRecord.read(audiodata, 0, bufferSizeInBytes);
            if (AudioRecord.ERROR_INVALID_OPERATION != readsize && fos != null) {
                try {
                    fos.write(audiodata);
                    if (listener != null) {
                        //用于拓展业务
                        listener.recordOfByte(audiodata, 0, audiodata.length);
                    }
                } catch (IOException e) {
                    Log.e("AudioRecorder", e.getMessage());
                }
            }
        }
        try {
            if (fos != null) {
                fos.close();// 关闭写入流
            }
        } catch (IOException e) {
            Log.e("AudioRecorder", e.getMessage());
        }
    }

    /**
     * 将pcm合并成wav
     *
     * @param filePaths
     */
    private void mergePCMFilesToWAVFile(final List<String> filePaths) {
        new Thread(new Runnable() {
            @Override
            public void run() {
                if (PcmToWav.mergePCMFilesToWAVFile(filePaths, FileUtil.getWavFileAbsolutePath(fileName))) {
                    //操作成功
                } else {
                    //操作失败
                    Log.e("AudioRecorder", "mergePCMFilesToWAVFile fail");
                    throw new IllegalStateException("mergePCMFilesToWAVFile fail");
                }
                fileName = null;
            }
        }).start();
    }

    /**
     * 将单个pcm文件转化为wav文件
     */
    private void makePCMFileToWAVFile() {
        new Thread(new Runnable() {
            @Override
            public void run() {
                if (PcmToWav.makePCMFileToWAVFile(FileUtil.getPcmFileAbsolutePath(fileName), FileUtil.getWavFileAbsolutePath(fileName), true)) {
                    //操作成功
                } else {
                    //操作失败
                    Log.e("AudioRecorder", "makePCMFileToWAVFile fail");
                    throw new IllegalStateException("makePCMFileToWAVFile fail");
                }
                fileName = null;
            }
        }).start();
    }

    /**
     * 获取录音对象的状态
     *
     * @return
     */
    public Status getStatus() {
        return status;
    }

    /**
     * 获取本次录音文件的个数
     *
     * @return
     */
    public int getPcmFilesCount() {
        return filesName.size();
    }

    /**
     * 录音对象的状态
     */
    public enum Status {
        //未开始
        STATUS_NO_READY,
        //预备
        STATUS_READY,
        //录音
        STATUS_START,
        //暂停
        STATUS_PAUSE,
        //停止
        STATUS_STOP
    }

}
